| Nama: | mesin penggulung foil transformator | Penggunaan: | film berliku foil |
|---|---|---|---|
| Kekuatan berliku: | 22kw | Kecepatan Berliku: | 0 ~ 18 rpm |
| ketebalan Cu foil: | 0,2 ~ 2,0mm | Ketebalan al foil: | 0,3 ~ 3,0mm |
| Unit debur: | 2 set | Jaminan: | 12 bulan |
| Menyoroti: | mesin penggulung foil transformator,Mesin penggulung foil tegangan rendah,Mesin penggulung foil resin tuang |
||
Winder film foil tegangan rendahMesin Penggulung Foil Transformer Resin Cast
Deskripsidari mesin penggulung foil transformator BRJ1400-2
Transformer foil winding machine BRJ1400-2 adalah peralatan penggulung film foil profesional.Koil jenis ini dapat digunakan dalam transformator resin cor atau produk serupa lainnyaMesin penggulung foil dilengkapi dengan dua decoil foil dan dua decoil isolasi,yang membuat mesin penggulung foil trafo angin satu atau dua lapisan konduktor foil dan angin satu atau dua lapisan kertas isolasi sekaligus. Dengan unit pengelasan TIG, mesin pengelasan foil trafo dapat mengelasi foil dan bus bar bersama-sama. Dengan sistem kontrol PLC dan HMI, mesin pengelasan foil trafo dapat dioperasikan dengan mudah.
Utamaclawandari mesin penggulung foil transformator BRJ1400-2
1. bingkai utama
2Unit penggulung
3. Decoiler foil
4. Decoiler isolasi
5. Pengisi ujung strip feeder
6. Sistem pembersih
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem penyelarasan tepi
10Unit pengelasan otomatis
11. Sistem kontrol elektronik
12Sistem pneumatik
TeknispArametersdari mesin penggulung foil transformator BRJ1400-2
Spesifikasi standar khas mesin penggulung foil transformator BRJ1400-2 ditunjukkan di bawah ini, namun, mesin penggulung foil transformator juga dapat diproduksi sesuai permintaan.
| Lebar foil maksimum: | 1,400mm |
| Max. selesai Coil OD: | 1,000mm |
| Bentuk kumparan selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan foil konduktor: | Tembaga atau Aluminium |
| OD bahan konduktor maksimum: | Φ1.000 mm |
| ID bahan konduktor: | Φ500mm |
| Nomor Decoiler Foil: | 2 pcs |
| Jangkauan Peningkatan Decoiler Foil: | Φ480 ~ 520mm |
| Berat Koil: | 2,500KG |
| Ukuran Mandrel Penggulung: | 80×80×1750 mm |
| Mode Pengelasan: | TIG |
| Mode pemotongan: | Pemotong cakram listrik |
| Nomor Decoiler Isolasi: | 2 pcs |
| Max. OD bahan isolasi: | Φ400mm |
| ID bahan isolasi: | Φ76mm |
| Pengisi ujung strip feeder: | 8 pcs |
| Sistem Alinasi Edge: | Sensor fotoelektrik |
| Sistem kontrol: | PLC |
| Jangkauan penghitungan: | 0 - 9999.9 |
| Total Berat: | 8000Kg |
| Dimensi ((LxWxH) | 5800x2850x2500mm |

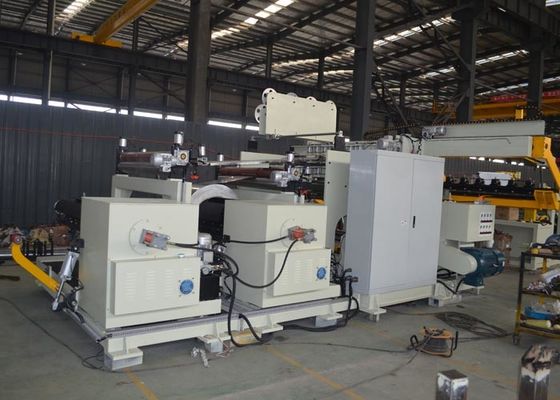

Gambar 1: Transformer mesin penggulung foil BRJ1400-2 tampilan depan
Gambar 2: Transformer mesin penggulung foil BRJ1400-2 dari belakang
