Cast Resin Transformer Foil Winding Machine Sesuai Permintaan

Pabrik Penjualan Langsung Cast Resin Transformer Foil Winding Machine

Ddeskripsimesin penggulung foil transformator BRJ1000-2

mesin penggulung foil transformator BRJ1000-2 adalah peralatan khusus untuk menggulung strip film tembaga atau strip film aluminium, yang dapat digunakan untuk membuat koil transformator kering dan produk sejenis lainnya.Mesin penggulung foil transformator jenis ini dapat digunakan untuk melilitkan strip film dengan lebar maksimum 1000mm, ketebalan strip film tembaga dari 0,2 hingga 2,0mm dan ketebalan strip film aluminium dari 0,3 hingga 3,0mm.Kekuatan belitan utama dari jenis mesin belitan transformator foil adalah 15KW, yang dapat memberikan torsi yang cukup untuk menggulung kertas timah dan kertas insulasi secara bersamaan.Dengan unit las TIG, mesin penggulung foil transformator dapat mengelas foil dan batang bus secara bersamaan.

Detail cepat dari mesin penggulung foil transformator BRJ1000-2

1) Dua decoiler foil

2) Dua decoiler isolasi

3) Pengumpan strip pengisian akhir

4) Sistem pembersihan

5) Sistem deburring foil

6) Memotong sistem foil

7) Sistem perataan tepi

8) unit las TIG

Parameter teknikmesin penggulung foil transformator BRJ1000-2

Spesifikasi standar tipikal mesin penggulung foil transformator BRJ1000-2 ditunjukkan di bawah ini, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.

• Lebar foil maksimum 1000mm
• Foil jenis foil tembaga atau aluminium foil
• Foil roll diameter dalam 500mm (opsional)
• Foil roll diameter luar 1000mm (opsional)
• Foil dereeler nomor 2 pcs
• Foil dereeler panjang 1050mm
• Foil dereeler memperluas jangkauan 420 - 520mm
• Ukuran poros berliku 80x80x1250mm
• Mode pemotongan pemotong bergulir
• Dereeler isolasi nomor 2 pcs
• Diameter luar kertas insulasi maksimum 400mm
• Diameter dalam kertas isolasi 76mm
• Panjang dereeler isolasi 1050mm
• Penginderaan fotolistrik penyelarasan tepi
• Sistem kendali PLC
• Layar sentuh HMI
• Berliku motor 15kw
• Kecepatan belitan maksimum 18rpm

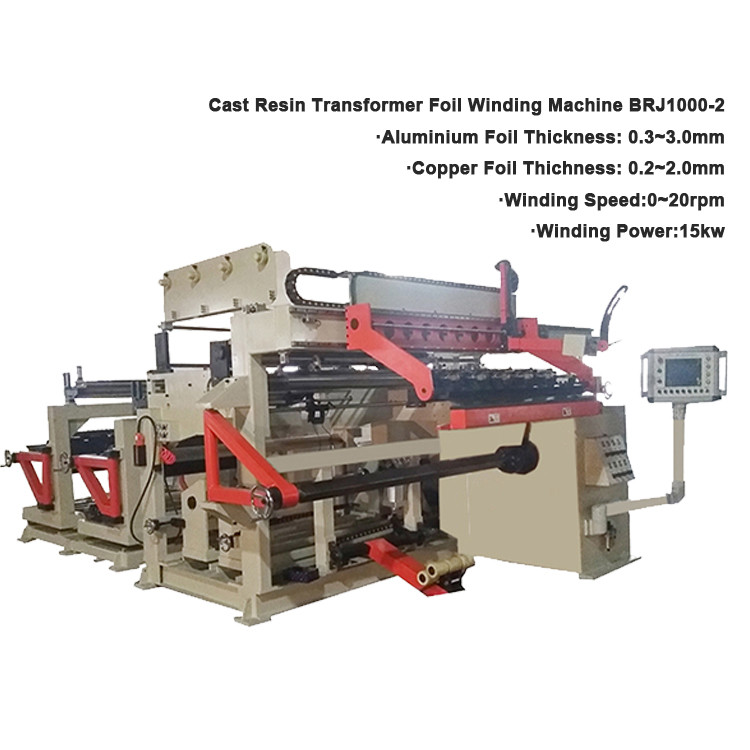

Gambar 1: Tampak depan mesin penggulung foil transformator BRJ1000-2

Gambar 2: Tampak belakang mesin penggulung foil transformator BRJ1000-2
