Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | mesin penggulung foil HV transformator | Penggunaan: | kumparan foil berliku |
|---|---|---|---|
| ketebalan Cu foil: | 0,15 ~ 2,0 mm | Ketebalan al foil: | 0,2 ~ 3,0mm |
| Kecepatan Berliku: | 0 ~ 200rpm | Kekuatan: | 18,5KW |
| Warna: | Opsional | Jaminan: | 12 bulan |
| Menyoroti: | Mesin Penggulung Foil HV,Mesin penggulung foil transformator otomatis,HV Transformer Foil Winding Machine |
||
Mesin penggulung foil HV Transformer otomatis
Pengenalan mesin penggulung foil HV GY-BRJ
Mesin penggulung foil HV otomatis GY-BRJ didedikasikan untuk menggulung kumparan foil transformer tegangan tinggi (kumparan tegangan tinggi tipe kering).Mesin ini dapat memperbaiki penyimpangan secara otomatis, berhenti di titik hentian yang telah ditetapkan sebelumnya dan pengelasan sistem lead-out dan lead-in. Menurut parameter yang telah ditetapkan sebelumnya, mesin ini dapat mencapai gerakan aksial yang tepat dengan fungsi penentuan posisi inframerah.
Komponen utama dariMesin penggulung foil HV GY-BRJ
Parameter teknis dariMesin penggulung foil HV GY-BRJ
Spesifikasi standar khas GY-BRJ ditunjukkan di bawah ini dan ini dapat dengan mudah dimodifikasi sesuai permintaan.
| Lebar foil: | 20 ~ 200mm |
| Bahan foil konduktor: | Tembaga atau Aluminium |
| Ketebalan foil: | 0.2 ~ 3.0 mm |
| Ketebalan Foil Cu: | 0.15 ~ 2.0 mm |
| Koil pasokan bagian dalam ((Min/Max): | Φ300mm/Φ400mm |
| Koil pasokan luar (max.): | Φ1000mm |
| Berat Koil: | 450kg |
| Ketebalan isolasi: | 00,02 ~ 0,15 mm |
| ID kumparan pasokan isolasi: | Φ76mm |
| OD dari kumparan pasokan isolasi maksimum: | Φ400mm |
| Panjang Penggulung Maksimal ((dengan batang timah): | 1600mm ((2050mm) |
| Diameter dalaman gulungan luka: | Ø300mm |
| Diameter luar sekrup luka maksimum: | Ø1100mm |
| Berat maksimum gulungan luka: | 1500kg |
| Mode Pengelasan: | TIG,350A |
| Torsi mandrel: | 1800N.m |
| Ketegangan pada konduktor: | 50 ~ 3000N |
| Nomor Decoiler Foil: | 1 set |
| Nomor Decoiler Isolasi: | 2 set |
| Kecepatan berputar: | 0 ~ 200 rpm |
| Kekuatan motor: | 18.5KW |
| Unit Pengeboran Tepi Foil: | 1 set |
| Unit pembersih: | 1 set |

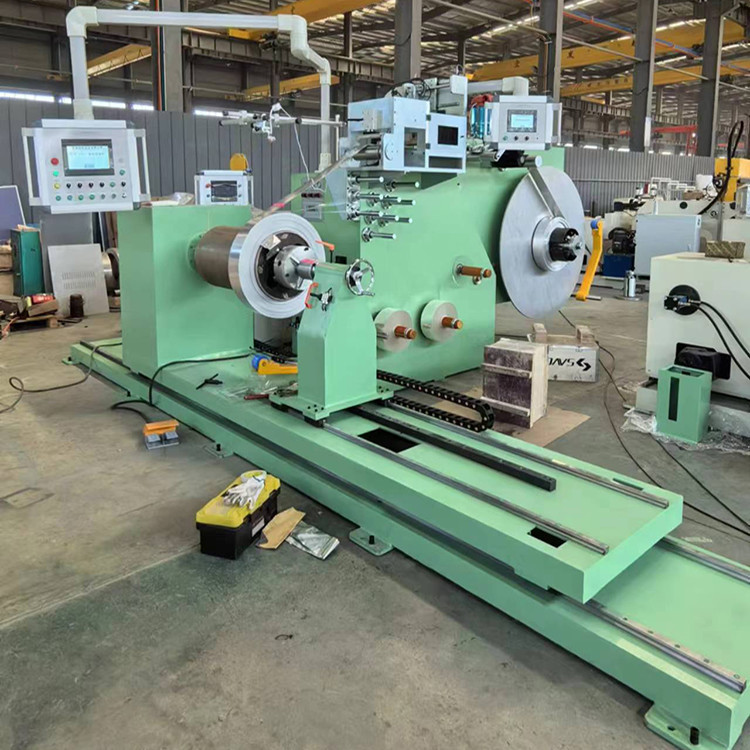

Gambar 1: Transformer HV mesin penggulung foil GY-BRJ tampilan depan
Gambar 2: Transformer HV mesin penggulung foil GY-BRJ
