Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | mesin penggulung foil transformator | Fungsi: | gulungan transformator berliku |
|---|---|---|---|
| Kekuatan motor: | 22kw | Kecepatan Berliku: | 0 ~ 18 rpm |
| ketebalan Cu foil: | 0,2 ~ 2,0mm | Ketebalan al foil: | 0,3 ~ 3,0mm |
| Unit debur: | 2 set | Jaminan: | 12 bulan |
| Menyoroti: | Winder Transformer Foil Winding Machine,TIG Pengelasan Transformer Foil Winding Machine,Mesin penggulung foil resin yang ditanam |
||
Pengelasan Winder Tegangan Rendah TIGMesin Penggulung Foil Transformer Resin Cast
Deskripsidari mesin penggulung foil trafoBRJ1400-2
Mesin penggulungan foil transformator BRJ1400-2 adalah penggulungan profesional. Mesin penggulungan foil transformator terutama digunakan untuk menggulingkan foil konduktor untuk membuat kumparan foil.Koil jenis ini dapat digunakan untuk membuat trafo atau produk serupa lainnyaDengan dua decoilers foil dan dua decoilers isolasi, mesin penggulung foil trafo dapat menangani satu atau dua lapisan konduktor foil dan menangani satu atau dua lapisan kertas isolasi.Mesin penggulung foil trafo dapat mengelap foil dan bus bar bersama dengan proses pengelasan TIGDengan HMI, sangat mudah untuk mengoperasikan mesin penggulung foil transformer semacam ini.
Utamaclawandari mesin penggulung foil trafoBRJ1400-2
1. bingkai utama
2Unit penggulung
3. Decoiler foil
4. Decoiler isolasi
5. Pengisi ujung strip feeder
6. Sistem pembersih
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem penyelarasan tepi
10Unit pengelasan otomatis
11. Sistem kontrol elektronik
12Sistem pneumatik
TeknispArametersdari mesin penggulung foil trafoBRJ1400-2
Spesifikasi standar khas mesin penggulung foil transformator BRJ1400-2 ditunjukkan di bawah ini, namun, mesin penggulung foil transformator juga dapat diproduksi sesuai permintaan.
| Lebar foil maksimum: | 1,400mm |
| Max. selesai Coil OD: | 1,000mm |
| Bentuk kumparan selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan foil konduktor: | Tembaga atau Aluminium |
| OD bahan konduktor maksimum: | Φ1.000 mm |
| ID bahan konduktor: | Φ500mm |
| Nomor Decoiler Foil: | 2 pcs |
| Jangkauan Peningkatan Decoiler Foil: | Φ460 ~ 520mm |
| Berat Koil: | 2,500KG |
| Ukuran Mandrel Penggulung: | 80×80×1750 mm |
| Mode Pengelasan: | TIG |
| Mode pemotongan: | Pemotong cakram listrik |
| Nomor Decoiler Isolasi: | 2 pcs |
| Max. OD bahan isolasi: | Φ400mm |
| ID bahan isolasi: | Φ76mm |
| Pengisi ujung strip feeder: | 8 pcs |
| Sistem Alinasi Edge: | Sensor fotoelektrik |
| Sistem kontrol: | PLC |
| Antarmuka Pengguna: | 10 inci (254mm) layar sentuh |
| Jangkauan penghitungan: | 0 - 9999.9 |
| Total Berat: | 8000Kg |
| Dimensi ((LxWxH) | 5800x2850x2500mm |

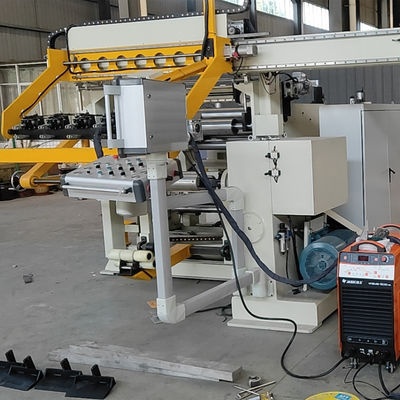

Gambar 1: Transformer mesin penggulung foil BRJ1400-2 tampilan depan
Gambar 2: Transformer mesin penggulung foil BRJ1400-2 dari belakang
