Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | mesin penggulung foil transformator | fungsi: | gulungan transformator berliku |
|---|---|---|---|
| Kekuatan: | 22kw | kecepatan berputar: | 0 ~ 18 rpm |
| ketebalan film Cu: | 0,2 ~ 2,0mm | Ketebalan film al: | 0,3 ~ 3,0mm |
| Unit debur: | 2 set | Jaminan: | 12 bulan |
| Menyoroti: | Penggulung Foil Transformator 18Rpm,Mesin Penggulung Foil Transformator Las TIG,Mesin Penggulung Transformator Kumparan Presisi |
||
Mesin Penggulung Foil Transformator Resin Cor Las TIG Untuk Penggulungan Kumparan Yang Tepat
Keteranganmesin penggulung foil transformatorBRJ1400-2
Mesin penggulung foil transformator BRJ1400-2 adalah perangkat canggih yang digunakan untuk penggulungan kumparan transformator secara tepat dan efisien menggunakan konduktor foil.Mesin penggulung foil transformator menggabungkan teknologi canggih dan otomatisasi untuk menyederhanakan dan meningkatkan proses penggulungan serta memastikan kumparan yang dililitkan secara seragam dan rapat, sehingga menghasilkan peningkatan kinerja transformator.Dengan dua decoiler foil dan dua decoiler isolasi, mesin penggulung foil transformator dapat menangani satu atau dua lapisan konduktor foil dan menangani satu atau dua lapisan kertas isolasi.Mesin penggulung foil transformator dapat mengelas foil dan bus bar bersamaan dengan proses pengelasan TIG.Mesin penggulung foil transformator memiliki fitur start yang lambat, kelancaran, dan pengoperasian yang mudah.
UtamaCkomponenmesin penggulung foil transformatorBRJ1400-2
1. Rangka utama
2. Unit belitan
3. Dekoiler foil
4. Dekoiler isolasi
5. Pengumpan strip pengisian akhir
6. Sistem pembersihan
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem penyelarasan tepi
10. Unit pengelasan otomatis
11. Sistem kendali elektronik
12. Sistem pneumatik
TeknisParametermesin penggulung foil transformatorBRJ1400-2
Spesifikasi standar khas mesin penggulung foil trafo BRJ1400-2 ditunjukkan di bawah ini, namun mesin penggulung foil trafo juga dapat diproduksi sesuai permintaan.
| Lebar Foil Maksimum: | 1.400 mm |
| Maks.Coil Selesai OD.: | 1.000mm |
| Bentuk Kumparan Jadi: | oval, bulat dan persegi panjang, dll. |
| Bahan Foil Konduktor: | Tembaga atau Aluminium |
| OD Bahan Konduktor Maksimum: | Φ1,000mm |
| ID Bahan Konduktor.: | Φ500mm |
| Nomor Dekoiler Foil: | 2 buah |
| Kisaran Perluasan Foil Decoiler: | Φ460 ~ 520mm |
| Maks.Berat Kumparan: | 2.500KG |
| Ukuran Mandrel Berliku: | 80×80×1750mm |
| Modus Pengelasan: | CEKCOK |
| Modus Pemotongan: | Geser cakram listrik |
| Nomor Decoiler Isolasi: | 2 buah |
| Maks.Bahan Isolasi OD.: | Φ400mm |
| ID Bahan Isolasi.: | Φ76mm |
| Pengumpan Jalur Pengisian Akhir: | 8 buah |
| Sistem Penyelarasan Tepi: | Penginderaan fotolistrik |
| Sistem pengaturan: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm). |
| Rentang Penghitungan: | 0 - 9999,9 |
| Berat keseluruhan: | 8000Kg |
| Dimensi (PxLxT) | 5800x2850x2500mm |

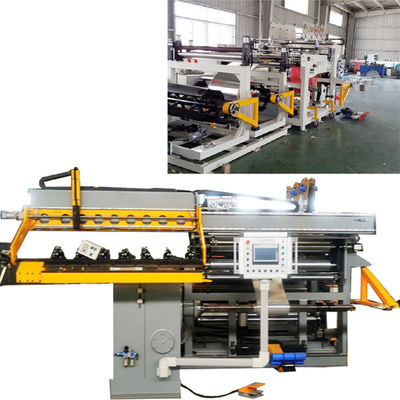

Gambar 1: Tampak depan mesin penggulung foil transformator BRJ1400-2
Gambar 2: Tampak belakang mesin penggulung foil transformator BRJ1400-2
