Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | mesin penggulung foil transformator | Penggunaan: | kumparan berliku |
|---|---|---|---|
| Kekuasaan: | 22Kw | Kecepatan Berliku: | 0 ~ 18 rpm |
| ketebalan Cu foil: | 0,2 ~ 2,0mm | Ketebalan al foil: | 0,3 ~ 3,0mm |
| Unit debur: | 2 set | Unit pembersih: | 2 set |
| Menyoroti: | Peralatan Pembuatan Trafo Kontrol PLC,Penggulung Foil Trafo Tipe Kering,Penggulung Foil Kontrol PLC |
||
Peralatan Pembuatan Trafo Kontrol PLC Mesin Penggulung Foil Trafo Tipe Kering
Keteranganmesin penggulung transformator foilBRJ1400-2
Mesin penggulung transformator foil BRJ1400-2 terutama digunakan untuk melilitkan gulungan transformator tipe kering bertegangan rendah dan produk serupa lainnya.Mesin penggulung foil transformator dapat digunakan untuk melilitkan foil tembaga dan aluminium foil dengan lebar dari 200mm hingga 1400mm.Mesin penggulung foil transformator dapat melilitkan satu atau dua lapis foil dan satu atau dua lapis bahan insulasi, seperti kertas atau bahan serupa.Mesin penggulung transformator foil dapat mengelas foil dengan bar bus secara otomatis.Dengan sensor fotolistrik, mesin penggulung foil transformator dapat membuat penyelarasan tepi kumparan luka saat berliku.Dengan sistem kontrol berbasis PLC dan layar sentuh, mesin penggulung foil transformator dapat dioperasikan dengan mudah.
Utamackomponenmesin penggulung transformator foilBRJ1400-2
1. Bingkai utama
2. Unit belitan
3. Foil decoiler
4. Decoiler isolasi
5. Pengumpan strip pengisian akhir
6. Sistem pembersihan
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem perataan tepi
10. Unit pengelasan otomatis
11. Sistem kontrol elektronik
12. Sistem pneumatik
Teknispparametermesin penggulung transformator foilBRJ1400-2
Spesifikasi standar umum mesin penggulung foil transformator BRJ1400-2 ditunjukkan di bawah ini, namun, mesin penggulung foil transformator juga dapat diproduksi sesuai permintaan.
| Lebar Foil Maksimum: | 1.400mm |
| Maks.Selesai Coil OD.: | 1.000mm |
| Bentuk Kumparan Selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan Konduktor Foil: | Tembaga atau Aluminium |
| Bahan Konduktor Maksimum OD.: | Φ1.000mm |
| ID Bahan Konduktor.: | Φ500mm |
| Nomor Decoiler Foil: | 2 buah |
| Rentang Memperluas Foil Decoiler: | Φ460 ~ 520mm |
| Maks.Berat koil: | 2.500KG |
| Ukuran Mandrel Berliku: | 80×80×1750 mm |
| Modus pengelasan: | CEKCOK |
| Modus Pemotongan: | Geser cakram listrik |
| Nomor decoiler isolasi: | 2 buah |
| Maks.Bahan Isolasi OD.: | Φ400mm |
| ID Bahan Isolasi.: | Φ76mm |
| Pengumpan Strip Pengisian Akhir: | 8 buah |
| Sistem Penyelarasan Tepi: | Penginderaan fotolistrik |
| Sistem pengaturan: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm). |
| Rentang Penghitungan: | 0 - 9999.9 |
| Berat keseluruhan: | 8000Kg |
| Dimensi (PxLxT) | 5800x2850x2500mm |

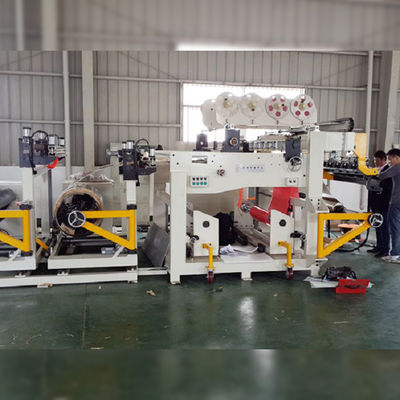

Gambar 1: Tampilan depan mesin penggulung foil transformator BRJ1400-2
Gambar 2: Tampak belakang mesin penggulung foil transformator BRJ1400-2
