Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | mesin penggulung foil transformator | Fungsi: | gulungan foil berliku |
|---|---|---|---|
| Motor berliku: | 22kW | Kecepatan berliku: | 0 ~ 18 rpm |
| Ketebalan strip Cu: | 0.2 ~ 2.0mm | Ketebalan strip Al: | 0.3 ~ 3.0mm |
| unit deburring: | 2 set | Unit pembersih: | 2 set |
| Menyoroti: | Trafo Foil Winder Tipe Kering,Mesin Berliku Trafo Foil yang Dapat Diprogram,Mesin Berliku Trafo Sistem PLC |
||
Konverter PLC yang Dapat Diprogramtrol System Dry Type Transformer Tegangan Rendah Foil Winding Machine
Keterangandari mesin penggulung foil transformatorBRJ1400-2
Mesin penggulung foil transformator LV otomatis BRJ1400-2 adalah peralatan berliku profesional, yang terutama digunakan untuk memutar gulungan foil transformator tipe kering tegangan rendah dan produk sejenis lainnya.Baik foil tembaga dan aluminium foil dapat ditangani oleh mesin penggulung foil jenis ini.Dengan motor berliku 22kw, mesin penggulung foil transformator jenis ini dapat menangani satu atau dua lapisan foil dan satu atau dua lapisan bahan insulasi, seperti kertas atau bahan serupa.Mesin penggulung foil transformator dapat melilitkan foil dengan lebar maksimum 1400mm.Dengan mesin las TIG dan pendingin, mesin penggulung foil transformator dapat mengelas foil dengan bus bar bersama-sama.Penjajaran tepi foil otomatis memastikan bahwa tepi koil lurus dan halus saat berliku.Sangat mudah untuk mengoperasikan mesin penggulung foil transformator melalui layar sentuh.
Utamackomponendari mesin penggulung foil transformatorBRJ1400-2
1. Bingkai utama
2. Unit berliku
3. Dekoiler foil
4. Dekoiler isolasi
5. Pengumpan strip pengisian akhir
6. Sistem pembersihan
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem perataan tepi
10. Unit pengelasan otomatis
11. Sistem kontrol elektronik
12. Sistem pneumatik
Parameter teknikdari mesin penggulung foil transformatorBRJ1400-2
Spesifikasi standar khas dari mesin penggulung foil transformator BRJ1400-2 ditunjukkan di bawah ini, namun, mesin penggulung foil transformator juga dapat diproduksi sesuai permintaan.
| Lebar Foil Maksimum: | 1.400mm |
| Maks.Selesai Coil OD.: | 1.000mm |
| Bentuk Kumparan Selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan Foil Konduktor: | Tembaga atau Aluminium |
| Bahan Konduktor Maksimum OD.: | 1.000mm |
| ID Bahan Konduktor.: | 500mm |
| Nomor Foil Decoiler: | 2 buah |
| Diameter Foil Decoiler: | rentang yang dapat disesuaikan 400-520mm |
| Maks.Berat kumparan: | 2.000 KG |
| Ukuran Mandrel Berliku: | 80×80×1750 mm |
| Mode Pengelasan: | CEKCOK |
| Mode Pemotongan: | Geser cakram listrik |
| Nomor Decoiler Isolasi: | 2 buah |
| Maks.Bahan Isolasi OD.: | 400mm |
| ID Bahan Isolasi.: | 76mm |
| Pengumpan Strip Pengisian Akhir: | 8 buah |
| Sistem Penjajaran Tepi: | Penginderaan fotolistrik |
| Sistem Kontrol Elektronik: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm) |
| Menghitung Ternyata Rentang: | 0 ~ 9999.9 |
| Berat keseluruhan: | 8000Kg |
| Dimensi (L * W * H) | 5800*2850*2500mm |

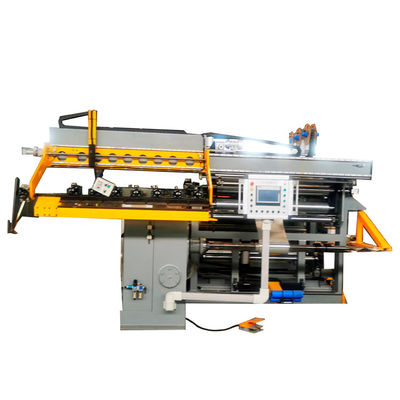

Gambar 1: Mesin penggulung foil trafo tampak depan BRJ1400-2
Gambar 2: Mesin penggulung foil trafo tampak belakang BRJ1400-2
