Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | mesin penggulung foil transformator | Fungsi: | gulungan foil berliku |
|---|---|---|---|
| Motor berliku: | 15KW | Kecepatan berliku: | 18 rpm |
| Ketebalan foil cu: | 0.2 ~ 2.0mm | Ketebalan aluminium foil: | 0.3 ~ 3.0mm |
| unit deburring: | 1 set | Unit pembersih: | 1 set |
| Menyoroti: | Satu Lapisan Transformator Foil Mesin Berliku,Jenis Kering Trafo Tembaga Foil Winder,1 Lapisan Transformator Foil Mesin Berliku |
||
Satu Lapisan 1400 mm Lebar Tembaga Foil Strip Winder Jenis Kering Transformer Foil Winding Machine
Keterangandari mesin penggulung foil transformatorBRJ1400
Mesin penggulung foil transformator BRJ1400 terutama digunakan untuk memutar gulungan foil transformator tipe kering tegangan rendah dan produk sejenis lainnya.Konduktor foil dapat berupa strip tembaga atau aluminium.Jenis mesin penggulung foil transformator ini, yaitu Máquina de bobinado de láminas de aluminio, dapat menangani satu lapis konduktor foil dan satu atau dua lapis bahan insulasi, seperti kertas atau bahan serupa.Mesin penggulung foil transformator dapat digunakan untuk menggulung foil dengan lebar maksimum 1400mm.Dengan unit TIG, mesin penggulung foil transformator dapat mengelas foil dengan bus bar bersama-sama.Penjajaran tepi foil otomatis memastikan tepi koil lurus dan halus saat berliku.Dengan sistem kontrol PLC, mudah untuk mengoperasikan mesin penggulung foil transformator melalui layar sentuh.
Utamackomponendari mesin penggulung foil transformatorBRJ1400
1. Bingkai utama
2. Unit berliku
3. Dekoiler foil
4. Dekoiler isolasi
5. Pengumpan strip pengisian akhir
6. Sistem pembersihan
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem perataan tepi
10. Unit pengelasan otomatis
11. Sistem kontrol elektronik
12. Sistem pneumatik
hal teknisparameterdari mesin penggulung foil transformatorBRJ1400
Spesifikasi standar khas dari mesin penggulung foil transformator BRJ1400 ditunjukkan di bawah ini, namun, mesin penggulung foil transformator juga dapat diproduksi sesuai permintaan.
| Panjang Aksial (lebar foil): | 1.400mm |
| Maks.Selesai Coil OD.: | 1.000 mm |
| Bentuk Kumparan Selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan Foil Konduktor: | Tembaga atau Aluminium |
| Bahan Konduktor OD.: | 1.000mm, maksimum |
| ID Bahan Konduktor.: | 500mm |
| Nomor Foil Decoiler: | 1 buah |
| Diameter Foil Decoiler: | rentang yang dapat disesuaikan 400 ~ 520mm |
| Maks.Berat kumparan: | 1.500 KG |
| Ukuran Mandrel Berliku: | 80×80×1750 mm |
| Mode pengelasan: | CEKCOK |
| Mode Pemotongan: | Geser cakram listrik |
| Nomor Decoiler Isolasi: | 2 buah |
| Maks.Bahan Isolasi OD.: | 400mm |
| ID Bahan Isolasi.: | 76mm |
| Pengumpan Strip pengisian akhir: | 8 buah |
| Sistem Penjajaran Tepi: | Penginderaan fotolistrik |
| Sistem Kontrol Elektronik: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm) |
| Menghitung Ternyata Rentang: | 0 ~ 9999.9 |
| Berat keseluruhan: | 7000Kg |
| Dimensi (PxLxT): | 4500x2850x2500mm |

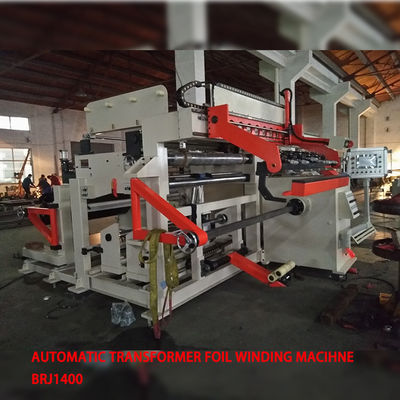

Gambar 1: Mesin penggulung foil trafo tampak depan BRJ1400
Gambar 2: Mesin penggulung foil trafo tampak belakang BRJ1400
