Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering

1 set
MOQ
USD35000 ~ 45000
harga
Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama: mesin penggulung foil transformator
Aplikasi: gulungan foil berliku
Ketebalan foil cu: 0.2 ~ 2.0mm
Ketebalan aluminium foil: 0.3 ~ 3.0mm
Max. Maks. foil width lebar foil: 800mm
Warna: seperti yang diminta
Kekuatan berliku: 15KW
Kecepatan berliku: 20RPM
Menyoroti:

PLC Foil Winding Machine

,

Dry Type Foil Winding Machine

,

Duplex Layer Transformer Foil Winding Machine

Informasi dasar
Tempat asal: CINA
Nama merek: STT
Sertifikasi: CE, etc
Nomor model: BRJ800-2
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kemasan layak laut
Waktu pengiriman: 45 hari
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 100 set per tahun
Deskripsi Produk

Kontrol PLC Lapisan Dupleks Máquina de enrollar láminas Mesin Transformer Foil Berliku Tipe Kering

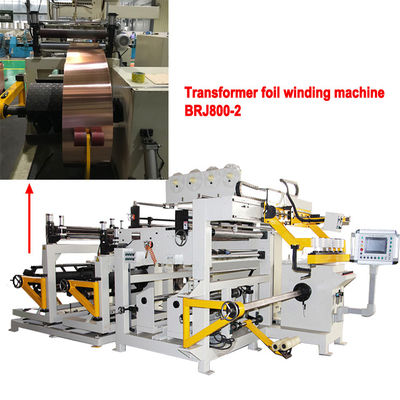

Ddeskripsidari mesin penggulung foil transformator BRJ800-2



Mesin penggulung foil trafo BRJ800-2 adalah salah satu jenis penggulung tembaga atau aluminium foil, yaitu láminas Máquina de enrollar, yang terutama digunakan untuk membuat kumparan transformator resin cor.Mesin penggulung foil transformator digerakkan oleh motor 15kw. Mesin penggulung foil transformator yang digerakkan oleh motor daya besar dapat menangani satu atau dua lapis strip tembaga atau aluminium foil dan satu atau dua lapis kertas insulasi.Dengan unit las TIG, foil dan bus bar dapat dilas bersama.Unit penghilang duri dan unit pembersih digerakkan oleh pneumatik.Sangat mudah untuk mengoperasikan mesin penggulung foil transformator.





Komponen utamadari mesin penggulung foil transformator BRJ800-2



1) rangka besi utama

2) Unit berliku

3) Dekoiler konduktor foil

4) Lapisan isolasi decoiler

5) Pemegang strip pengisian akhir

6) Perangkat penghapus kotoran

7) Geser bergulir

8) Unit penghilang duri

9) Sistem perataan tepi

10) Unit pengelasan otomatis

11) Sistem kontrol elektronik

12) Sistem pneumatik





Teknispparameterdari mesin penggulung foil transformator BRJ800-2



Spesifikasi standar tipikal mesin penggulung foil transformator BRJ800-2 ditunjukkan di bawah ini, namun ini dapat dimodifikasi sesuai permintaan.



  • Lebar foil 200 ~ 800mm
  • Luka Coil OD 1000mm maksimum
  • Decoiler foil nomor 2 pcs
  • Decoiler foil 480 ~ 520mm
  • Mode pengelasan TIG
  • Decoiler isolasi nomor 2 pcs
  • Sistem kontrol berdasarkan PLC

Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 0

Gambar 1: Mesin penggulung foil trafo tampak depan BRJ800-2



Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 1

Gambar 2: Mesin penggulung foil trafo tampak belakang BRJ800-2



Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 2Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 3Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 4Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 5

Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 6Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 7Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 8Kontrol PLC Duplex Layer Foil Winding Machine Transformer Tipe Kering 9
