| Nama Produk: | mesin penggulung foil transformator | Penggunaan: | gulungan strip berliku |
|---|---|---|---|
| Motor berliku: | 22kw | Kecepatan berliku: | 18 rpm |
| Ketebalan foil cu: | 0.2 - 2.0mm | Ketebalan aluminium foil: | 0,3 - 3,0mm |
| unit deburring: | 2 set | Unit pembersih: | 2 set |
| Menyoroti: | Cast Resin Transformer Coil Winder,Mesin Penggulung Trafo Las TIG,Mesin Penggulung Trafo Otomatis |
||
Otomatis TIG Welding Copper Foil Winder Cast Resin Transformer Foil Winding Machine
Keterangandari mesin penggulung foil transformator
Mesin penggulung foil transformator resin cor tegangan rendah BRJ1400-2 terutama digunakan untuk melilitkan tembaga atau aluminium foil untuk membuat gulungan foil transformator tegangan rendah dan produk sejenis lainnya.Jenis mesin penggulung foil transformator ini dapat menangani satu atau dua lapis konduktor foil dan satu atau dua lapis kertas insulasi.Mesin penggulung foil transformator dilengkapi dengan unit las TIG untuk mengelas foil dan bus bar bersama-sama.Dengan sensor fotolistrik, mesin penggulung foil transformator dapat memastikan bahwa tepi kumparan lurus dan halus saat berliku.Sangat mudah untuk mengoperasikan mesin penggulung foil transformator melalui layar sentuh.
Komponen utamadari mesin penggulung foil transformatorBRJ1400-2
1. Bingkai utama
2. Unit berliku
3. Dekoiler foil
4. Dekoiler isolasi
5. Pengumpan strip pengisian akhir
6. Sistem pembersihan
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem perataan tepi
10. Unit pengelasan otomatis
11. Sistem kontrol elektronik
12. Sistem pneumatik
Parameter teknikdari mesin penggulung foil transformatorBRJ1400-2
Spesifikasi standar tipikal mesin penggulung foil transformator BRJ1400-2 ditunjukkan di bawah ini, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.
| lebar foil: | 200 ~ 1.400mm |
| Koil Luka Maksimum OD.: | 1.000 mm |
| Bentuk kumparan luka: | oval, bulat dan persegi panjang, dll. |
| Bahan Foil Konduktor: | Tembaga atau Aluminium |
| Bahan Konduktor Maksimum OD.: | 1.000 mm |
| ID Bahan Konduktor.: | 500mm |
| Nomor Foil Decoiler: | 2 buah |
| Diameter Foil Decoiler: | rentang yang dapat disesuaikan 400 ~ 520mm |
| Maks.Berat kumparan: | 2.000 KG |
| Ukuran Mandrel Berliku: | 80×80×1750 mm |
| Mode pengelasan: | CEKCOK |
| Mode Pemotongan: | Geser cakram listrik |
| Nomor Decoiler Isolasi: | 2 buah |
| Bahan Isolasi Maksimum OD.: | 400mm |
| ID Bahan Isolasi.: | 76mm |
| Pengumpan Strip pengisian akhir: | 8 buah |
| Sistem Penjajaran Tepi: | Penginderaan fotolistrik |
| Sistem Kontrol Elektronik: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm) |
| Menghitung Ternyata Rentang: | 0 - 9999.9 |
| Berat keseluruhan: | 8000Kg |
| Dimensi (L * W * H) | 5800*2850*2500mm |

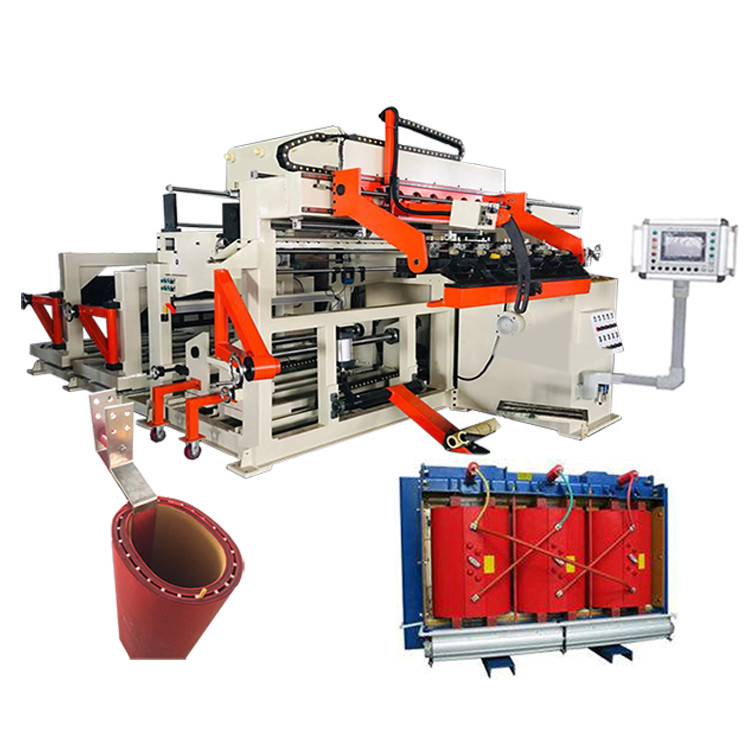

Gambar 1: Tampak samping mesin penggulung foil transformator
Gambar 2: Tampak belakang mesin penggulung foil transformator
