TIG Dry Type Foil Winding Machine Transformer Tegangan Rendah

TIG Welding Dry Type Transformer Foil Winding Machine Membuat Transformer Core

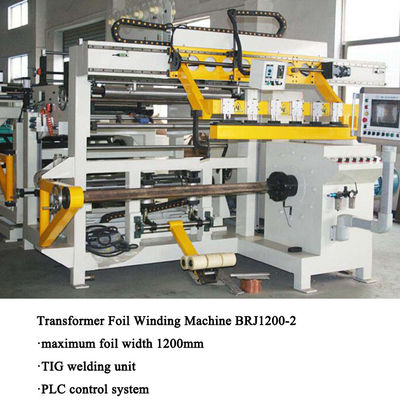

Keteranganmesin penggulung foil transformator BRJ1200-2

Mesin penggulung foil transformator tegangan rendah BRJ1200-2 terutama digunakan untuk menggulung tembaga atau aluminium foil dengan lebar maksimum 1200mm.Mesin penggulung foil transformator dilengkapi dengan motor penggulung 15kw untuk menggerakkan kepala mesin untuk penggulung foil.Unit las TIG diadopsi pada mesin penggulung foil transformator untuk mengelas foil dan bar bus secara bersamaan.Dengan dua dereeler foil dan dua dereeler kertas insulasi, mesin penggulung foil transformator dapat menangani satu atau dua lapis foil dan satu atau dua lapis kertas insulasi.Sensor fotolistrik diadopsi pada mesin penggulung foil transformator untuk memastikan tepi foil rapi saat berliku.Sistem kontrol mesin penggulung foil transformator didasarkan pada PLC, yang dapat mengontrol mesin dengan tepat.Antarmuka layar sentuh membuat pengoperasian menjadi mudah dan intuitif saat mengoperasikan mesin penggulung foil transformator.


Komponen utamamesin penggulung transformator foilBRJ1200-2

• bingkai utama,
• Unit berliku,
• Pembuat foil,
• Dereeler isolasi,
• Pengumpan strip isi akhir,
• Sistem pembersihan,
• Sistem pemotongan,
• Sistem deburring foil,
• Sistem perataan tepi,
• unit las TIG,
• Sistem kontrol elektronik
• Sistem pneumatik


Parameter teknikmesin penggulung foil transformator BRJ1200-2

Spesifikasi standar tipikal mesin penggulung foil transformator BRJ1000-2 ditunjukkan di bawah ini, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.

Gambar 1: Tampak samping mesin penggulung foil transfomer

Gambar 2: Tampak belakang mesin penggulung foil transformator BRJ1200-2
