Otomatis Tegangan Rendah Transformator Foil Mesin Berliku Peralatan Industri Listrik
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama: | mesin penggulung foil transformator | Aplikasi: | gulungan strip berliku |
|---|---|---|---|
| Motor berliku: | 22kW | Kecepatan berliku: | 18 rpm |
| Ketebalan strip Cu: | 0.2 - 2.0mm | Ketebalan strip Al: | 0,3 - 3,0mm |
| unit deburring: | 2 SET | Unit pembersih: | 2 SET |
| Menyoroti: | Mesin Berliku Foil Trafo Tegangan Rendah 18 rpm,penggulung kumparan transformator 18 rpm,Mesin Penggulung Foil Trafo STT 22kw |
||
Peralatan Industri Listrik Mesin Foil Berliku Trafo Tegangan Rendah Otomatis
Keterangandari mesin penggulung foil transformator BRJ1400-2
LV transformer foil winding machine BRJ1400-2 terutama digunakan untuk menggulung gulungan foil transformator tipe kering tegangan rendah dan produk sejenis lainnya.Konduktor foil dapat berupa strip tembaga atau aluminium.Mesin penggulung foil transformator jenis ini dapat menangani satu atau dua lapisan konduktor foil dan satu atau dua lapisan bahan insulasi, seperti kertas atau bahan serupa.Mesin penggulung foil transformator dapat melilitkan foil dengan lebar maksimum 1400mm.Dengan mesin las TIG dan pendingin, mesin penggulung foil transformator dapat mengelas foil dengan bus bar bersama-sama.Penjajaran tepi foil otomatis memastikan bahwa tepi koil lurus dan halus saat berliku.Sistem kontrol didasarkan pada PLC.Sangat mudah untuk mengoperasikan mesin penggulung foil transformator melalui layar sentuh.
Komponen utamadari mesin penggulung foil transformator BRJ1400-2
1. Bingkai utama
2. Unit berliku
3. Dekoiler foil
4. Dekoiler isolasi
5. Pengumpan strip pengisian akhir
6. Sistem pembersihan
7. Sistem pemotongan
8. Sistem deburring foil
9. Sistem perataan tepi
10. Unit pengelasan otomatis
11. Sistem kontrol elektronik
12. Sistem pneumatik
Parameter teknikdari mesin penggulung foil transformator BRJ1400-2
Spesifikasi standar tipikal mesin penggulung foil transformator BRJ1400-2 ditunjukkan di bawah ini, namun mesin juga dapat diproduksi sesuai permintaan.
| Panjang Aksial (lebar foil): | 1.400mm |
| Maks.Selesai Coil OD.: | 1.000mm |
| Bentuk Kumparan Selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan Foil Konduktor: | Tembaga atau Aluminium |
| Bahan Konduktor OD.: | 1.000mm |
| ID Bahan Konduktor.: | 500mm |
| Nomor Foil Decoiler: | 2 buah |
| Diameter Foil Decoiler: | rentang yang dapat disesuaikan 400-520mm |
| Maks.Berat kumparan: | 2.500 KG |
| Ukuran Mandrel Berliku: | 80×80×1750 mm |
| Mode Pengelasan: | CEKCOK |
| Mode Pemotongan: | Geser cakram listrik |
| Nomor Decoiler Isolasi: | 2 buah |
| Maks.Bahan Isolasi OD.: | 400mm |
| ID Bahan Isolasi.: | 76mm |
| Pengumpan Strip Pengisian Akhir: | 8 buah |
| Sistem Penjajaran Tepi: | Penginderaan fotolistrik |
| Sistem Kontrol Elektronik: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm) |
| Menghitung Ternyata Rentang: | 0 - 9999.9 |
| Berat keseluruhan: | 8000Kg |
| Dimensi (L * W * H) | 5800*2850*2500mm |

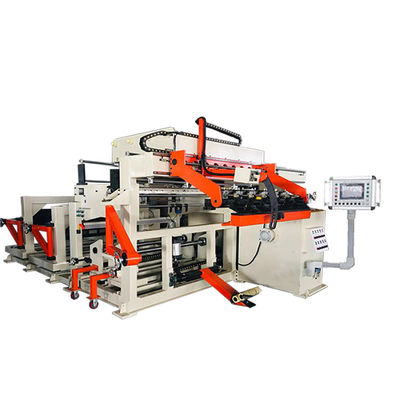

Gambar 1: Mesin penggulung foil trafo tampak depan BRJ1400-2

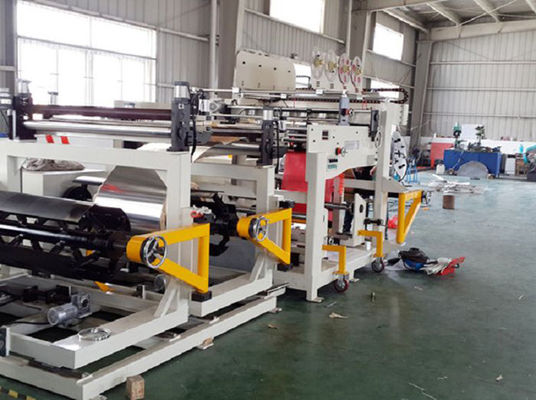

Gambar 2: Mesin penggulung foil trafo tampak belakang BRJ1400-2
