Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | mesin penggulung foil transformator | Aplikasi: | gulungan strip berliku |
|---|---|---|---|
| Kekuatan berputar: | 15kw | Kecepatan Putar: | 20 rpm |
| Ketebalan foil cu: | 0.2 - 2.0mm | Ketebalan aluminium foil: | 0,3 - 3,0mm |
| Warna: | Dapat disesuaikan | Jaminan: | 1 tahun |
| Menyoroti: | Aluminium Strip lv foil mesin berliku,20 rpm Otomatis lv mesin berliku,15kw TIG Proses lv foil mesin berliku |
||
Penggulung Strip Aluminium Proses TIG OtomatisLVMesin Berliku Trafo Foil
Keterangandari mesin penggulung foil transformator BRJ1200-2
LV transformer foil winding machine BRJ1200-2 dilengkapi dengan 15kw Motor untuk menggerakkan poros berliku dan mesin las TIG untuk mengelas foil dengan bus bar bersama-sama.Jenis mesin penggulung foil transformator ini dapat melilitkan foil tembaga dengan batang bus tembaga bersama-sama dan aluminium foil dengan batang bus aluminium bersama-sama.Dua potong decoiler foil dan dua decoiler isolasi disediakan untuk mesin penggulung foil transformator.Sensor fotolistrik digunakan pada mesin penggulung foil trafo untuk memastikan tepi foil rapi saat penggulungan.Pada mesin penggulung foil transformator, roller pengepres digunakan untuk membuat foil tidak terbalik saat mesin berhenti berliku.Sistem kontrol mesin penggulung foil transformator didasarkan pada PLC, yang dapat mengontrol mesin dengan tepat.Antarmuka layar sentuh membuat pengoperasian menjadi sangat mudah dan intuitif saat mengoperasikan mesin penggulung foil transformator.
Komponen utamadari mesin penggulung foil transformator
Rangka utama, Unit berliku, Decoiler foil, Dekoiler isolasi, Pengumpan strip pengisian akhir, Sistem pembersihan, Sistem pemotongan, Sistem deburring foil, Sistem penjajaran tepi, Unit pengelasan otomatis, Sistem kontrol elektronik dan sistem Pneumatik, dll.
Parameter teknikdari mesin penggulung foil transformator BRJ1200-2
Spesifikasi standar tipikal mesin penggulung foil transformator BRJ1000-2 ditunjukkan di bawah ini, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.
| Panjang Aksial (lebar foil): | 1.200mm |
| Maks.OD.dari Kumparan Selesai: | 1.000mm |
| Maks.PENGENAL.dari Kumparan Selesai: | 130mm |
| Bentuk Kumparan Selesai: | oval, lingkaran dan persegi panjang, dll |
| Bahan Foil Konduktor: | Tembaga atau Aluminium |
| Ketebalan Foil Min.dan Maks.(Aluminium): | 0,3 - 3,0 mm |
| Ketebalan Foil Min.dan Maks.(Tembaga): | 0,2 - 2,0 mm |
| Bahan Foil Konduktor OD.: | 1.000mm |
| ID Bahan Foil Konduktor.: | 500mm |
| Diameter Decoiler Konduktor: | rentang yang dapat disesuaikan 400-520mm |
| Kekuatan Berliku: | 15KW |
| Kecepatan berliku: | 20 rpm |
| Mode Pengelasan: | CEKCOK |
| Mode Pemotongan: | Geser bergulir listrik |
| Poros Decoiler Isolasi: | Dapat diperluas (aksi buka/tutup pneumatik) |
| Pengumpan Strip Isi Akhir: | 8 buah |
| Sistem Penjajaran Tepi: | Penyimpangan penyearah otomatis penginderaan fotolistrik |
| Presisi Perbaikan: | ± 0,5mm |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm) |
| Menghitung Ternyata Rentang: | 0 - 9999.9 |

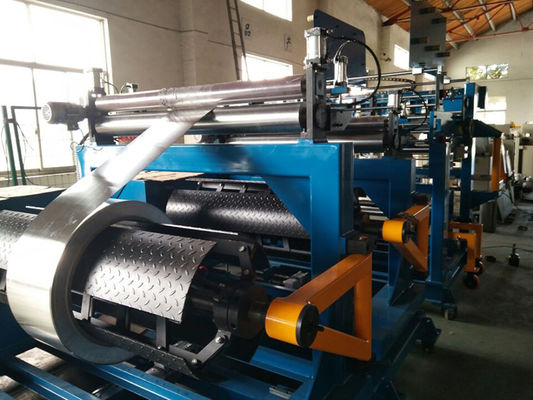

Gambar 1: Mesin penggulung foil trafo tampak depan BRJ1200-2

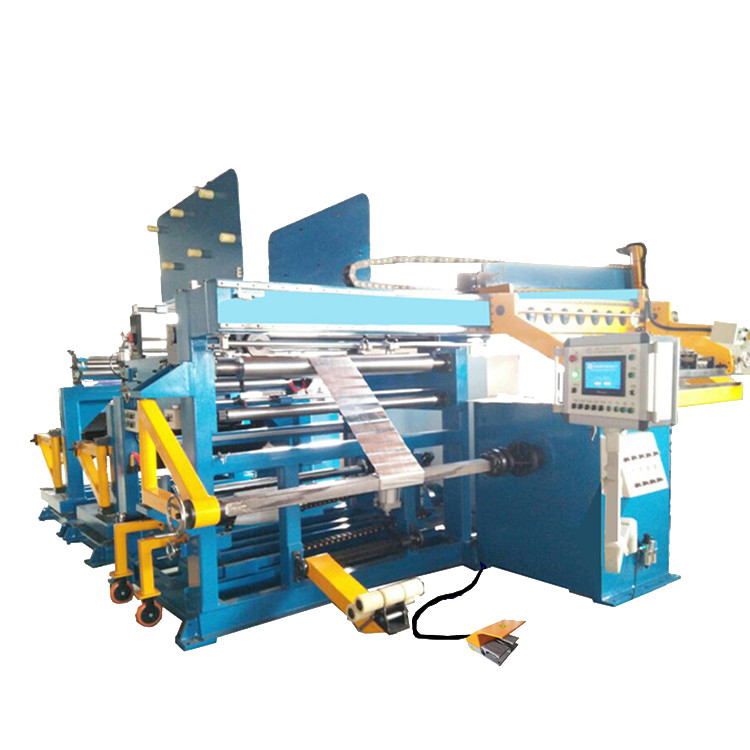

Gambar 2: Mesin penggulung foil trafo tampak samping BRJ1200-2
