BRJ600-2-2 Double Foil Decoiler Reactor Copper Foil Winding Machine
BRJ600-2-2 Reaktor Foil Winding Machine ️ Ringkasan

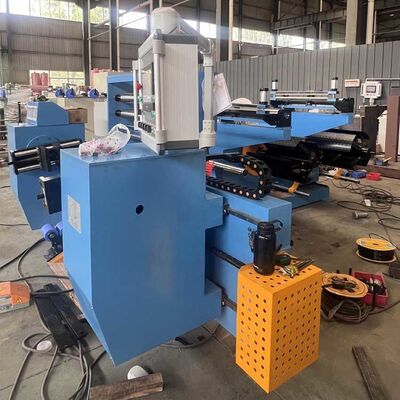

Mesin Winding Foil BRJ600-2-2 adalah solusi penggulung profesional yang sangat berat yang dikembangkan khusus untuk pembuatan kumparan foil reaktor presisi tinggi.Mesin penggulungan foil mendukung kedua foil tembaga dan aluminium foil penggulungan, dengan struktur decoiler ganda yang memungkinkan single-layer dan double-layer foil winding di satu mesin.Peralatan ini langsung membungkus konduktor foil pada inti besi yang dipegang, memberikan kompak, rapi, dan koil reaktor konsistensi tinggi untuk produsen listrik. sepenuhnya dikendalikan oleh PLC dan 10 inci HMI layar sentuh,mesin penggulung foil BRJ600-2-2 menyadari pengaturan parameter, kontrol ketegangan yang stabil dan operasi berliku yang lancar. dilengkapi dengan servo drive ganda, koreksi penyimpangan fotoelektrik dan sistem las TIG terintegrasi,mesin penggulung foil memastikan keselarasan yang tepat, kualitas las yang dapat diandalkan dan lapisan penggulung yang seragam, sangat meningkatkan efisiensi produksi dan tingkat kualifikasi kumparan.
Fitur Utama & Keuntungan Teknis
- Desain Decoiler Dual Foil: Mendukung penggulungan lapisan tunggal atau ganda untuk foil tembaga dan aluminium, sangat meningkatkan fleksibilitas produksi dan kapasitas output.
- Pengelompokan langsung ke inti: Struktur penjepit dengan dua pukulan mengikat inti besi dengan kuat, memungkinkan penggulungan foil langsung pada inti untuk mencapai struktur kumparan yang lebih ketat dan akurasi dimensi yang lebih tinggi.
- Sistem Servo Drive Dual: Menyediakan torsi yang stabil dan regulasi kecepatan tanpa langkah, memastikan tegangan gulungan yang konsisten dan lapisan kumparan yang seragam tanpa deformasi.
- PLC cerdas + 10-inci HMI Control: Pengaturan parameter sederhana, operasi otomatis dan pemantauan data berjalan secara real-time, mengurangi kesalahan operasi manual.
- Unit pengelasan TIG terintegrasi: Mencapai splicing foil yang halus, kuat dan bebas oksidasi, memastikan konduktivitas listrik yang sangat baik dan stabilitas jangka panjang dari kumparan reaktor.
- Koreksi tepi presisi fotoelektrik: Deteksi penyimpangan waktu nyata dan kalibrasi otomatis secara efektif mencegah pergeseran foil, keriput dan kesalahan keselarasan tepi, menjamin hasil penggulung berkualitas tinggi.
Aplikasi
Ideal untuk produksi massal reaktor tipe kering dan berbagai komponen low-voltage high-current foil coil yang banyak digunakan dalam industri transmisi listrik, energi baru dan peralatan listrik.
Spesifikasi Teknis
| Parameter |
Rincian spesifikasi |
| Model |
BRJ600-2-2 |
| Jangkauan Lebar Foil |
200 mm ️ 600 mm |
| Bahan konduktor |
Tembaga (Cu) atau Aluminium (Al) |
| Ketebalan foil tembaga |
0.2 mm 2.0 mm |
| Ketebalan foil aluminium |
0.3 mm 3.0 mm |
| Max. Diameter luar kumparan selesai (OD) |
Ø800 mm |
| Berat Koil Selesai |
1,000 kg |
| Jumlah Decoiler Foil |
2 pcs |
| Panjang Decoiler Foil / Jangkauan Ekspansi |
650 mm / Ø480 mm 520 mm |
| Bahan foil ID / Max. OD |
500 mm / 1000 mm |
| Isolasi Decoiler Qty / Lebar |
2 pcs / 650 mm (Pneumatic action) |
| Kekuatan motor penggulung |
11 kW |
| Max. Kecepatan berputar |
26 rpm |
| Sistem Pengelasan |
Pengelasan TIG Terintegrasi |
| Sistem Kontrol & UI |
Kontrol PLC dengan layar sentuh 10 " |
| Jangkauan Penghitungan |
0 9999.9 belokan |
Harap dicatat: Spesifikasi yang tercantum di atas adalah konfigurasi standar tipikal kami.
Mengapa memilih BRJ600-2-2 untuk pembuatan reaktor Anda?
BRJ600-2-2mesin penggulung foilDengan menggabungkan pengolahan foil ganda dengan sistem penyelarasan tepi fotoelektrik otomatis,mesin penggulung foil secara signifikan mengurangi limbah material dan meminimalkan waktu hentiApakah Anda memproduksi transformator distribusi, reaktor, atau bobot listrik tugas berat, jenis ini mesin penggulung foil memberikan kecepatan, ketepatan,dan keandalan yang dibutuhkan untuk tetap kompetitif di pasar global.
Mencari solusi penggulungan foil yang disesuaikan?Hubungi tim insinyur kami hari ini untuk dukungan teknis dan penawaran langsung pabrik.
