Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | mesin berliku foil | Aplikasi: | gulungan foil berliku |
|---|---|---|---|
| Ketebalan strip Cu: | 0.2 - 2.0mm | Ketebalan strip Al: | 0,3 - 3,0mm |
| Pengelasan: | pengelasan tekan dingin | cetakan las: | 6 buah |
| Warna: | Seperti yang diminta | Jaminan: | 12 bulan |
| Menyoroti: | Mesin berliku kawat otomatis tekan dingin,mesin berliku transformator kecil 3.0mm,mesin berliku kawat otomatis STT konduktor tembaga |
||
Pengelasan Tekan Dingin OtomatisKonduktor TembagaMesin Berliku Foil
Keterangandari mesin penggulung foil tembaga BRJ200
Mesin las dingin otomatis las tembaga foil berliku BRJ200 adalah peralatan pembuat reaktor atau transformator khusus.Jenis mesin penggulung foil tembaga dapat digunakan untuk menggulung baik foil tembaga dan aluminium foil untuk membuat gulungan foil transformator atau reaktor dan produk sejenis lainnya.Dengan unit las tekan dingin, mesin penggulung foil tembaga dapat mengelas foil dan busbar bersama-sama.Mesin penggulung foil tembaga dilengkapi dengan motor pemutus untuk memutar foil, yang menjamin ketepatan penggulungan.
Utamackomponendari mesin penggulung foil tembaga
1. Bingkai utama
2. Decoiler konduktor foil
3. Rol
4. Unit berliku
5. Dekoiler isolasi
6. Sensor fotolistrik
7. Unit pengelasan tekan dingin
8. Unit pneumatik
Teknispparameterdari mesin penggulung foil tembaga
Spesifikasi standar khas mesin penggulung foil tembaga BRJ200 ditunjukkan di bawah ini, namun, mesin penggulung foil tembaga juga dapat diproduksi sesuai permintaan.
| Lebar foil maksimum: | 200mm |
| Maks.Panjang Aksial (termasuk kawat timah): | 350mm |
| Selesai Coil OD.(tidak termasuk bar bus): | HAI600mm |
| Selesai Coil OD.(termasuk bar bus): | HAI700mm |
| Bentuk kumparan jadi: | Lingkaran, Oval dan Persegi Panjang dll. |
| Bahan Konduktor: | Strip tembaga atau aluminium |
| Ketebalan Foil Cu: | 0.2 ~ 2.0mm |
| Ketebalan Al Foil: | 0.3 ~ 3.0mm |
| ID Bahan Foil.: | HAI500mm |
| Bahan Foil OD.: | HAI1000mm, maksimum |
| Nomor Foil Decoiler: | 1 buah |
| Panjang Foil Decoiler: | 250mm |
| Rentang Memperluas Foil Decoiler: | 420-520mm |
| Berat Kumparan Maksimum: | 750kg |
| Mode Perbaikan: | Penginderaan fotolistrik |
| Nomor Decoiler Kertas Isolasi: | 1 set |
| Isolasi Kertas Coil OD.: | HAI400mm, maksimum |
| ID Coil Kertas Isolasi.: | HAI76mm |
| Lebar Decoiler Isolasi | 250mm |
| Poros Decoiler Kertas Isolasi: | Dapat diperluas (aksi buka/tutup pneumatik) |
| Kecepatan Berliku: | 0 ~ 60RPM |
| Kekuatan Berliku Motor Servo: | 5.5kw |
| Perangkat Pengelasan: | Pengelasan dingin |
| Jenis Pemrograman: | PLC |
| Antarmuka Operasi: | Layar sentuh |

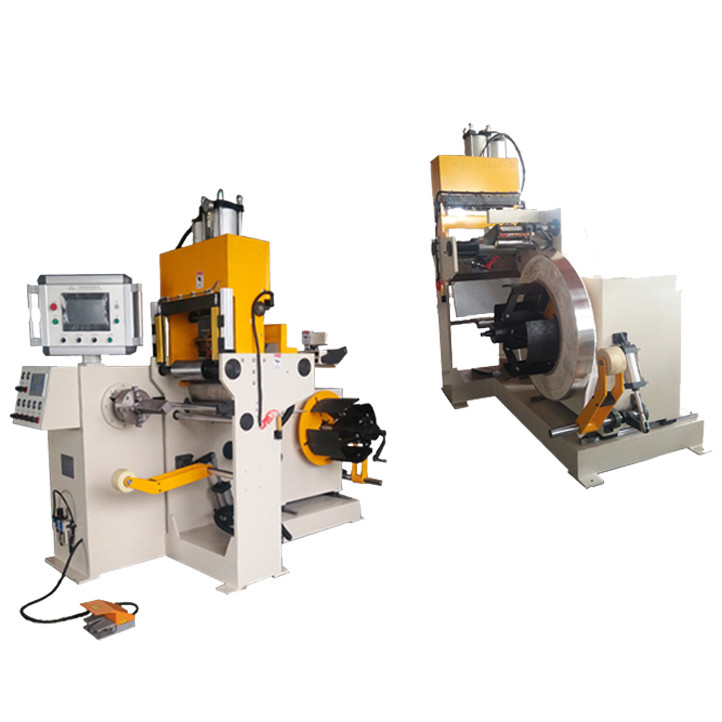

Gambar 1: Tampilan penuh mesin penggulung foil tembaga BRJ200
Gambar 2: Tampilan belakang mesin penggulung foil tembaga BRJ200
