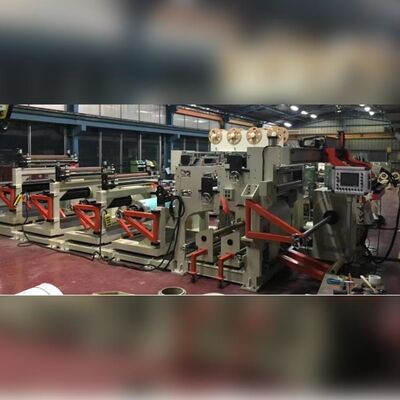

Mesin Penggulung Foil Tembaga Sinkron 4 Lapisan Efektif Tinggi dengan Motor Daya Tinggi 30KW dan Pengelasan TIG Presisi

1 set
MOQ
Dapat dinegosiasikan
harga
Mesin Penggulung Foil Tembaga Sinkron 4 Lapisan Efektif Tinggi dengan Motor Daya Tinggi 30KW dan Pengelasan TIG Presisi
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama: Mesin berliku foil tembaga
Penggunaan: kumparan foil berliku
Ketebalan foil cu: 0.2 - 2.0mm
Ketebalan al foil: 0.3 - 3.0mm
Pemotongan: Gunting gunting
Foil Decoiler: 4 set
Deburring: 4 set
Pembersihan: 4 set
Menyoroti:

Mesin Penggulung Foil Tembaga Sinkron 4 Lapisan

,

Mesin Penggulung Foil Motor Daya Tinggi 30KW

,

Mesin Penggulung Transformator Pengelasan TIG Presisi
Informasi dasar
Tempat asal: Cina
Nama merek: STT
Sertifikasi: CE, etc
Nomor model: BRJ1200-4
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Pengepakan Layak Laut
Waktu pengiriman: 45 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100 set per tahun
Deskripsi Produk
Mesin Penggulung Kumparan Tembaga Foil Tegangan Rendah Efektif Tinggi BRJ1200-4

1. Tinjauan Produk

Mesin penggulung foil tembaga efektivitas tinggi BRJ1200-4 adalah peralatan penggulungan otomatis multi-lapisan kelas industri yang dikembangkan khusus untuk manufaktur kumparan transformator tegangan rendah. Mendukung hingga penggulungan foil sinkron empat lapis dan peletakan kertas isolasi dua lapis, mesin ini beradaptasi dengan produksi kumparan foil tembaga dan aluminium. Dilengkapi dengan motor berdaya tinggi 30KW, sistem kontrol tegangan pneumatik, koreksi penyimpangan otomatis fotolistrik, dan unit pengelasan TIG presisi, mesin ini mewujudkan penggulungan kumparan yang sepenuhnya otomatis, stabil, dan presisi tinggi. Berbeda dari perangkat penggulungan lapisan ganda biasa, model BRJ1200-4 ditingkatkan menjadi struktur pelepasan foil empat stasiun, sangat meningkatkan efisiensi produksi batch tunggal. Dengan kontrol cerdas PLC dan operasi layar sentuh 10 inci, mesin ini mendukung peralihan rotasi maju/mundur dan fungsi penekanan anti-mundur, secara efektif memecahkan masalah industri umum seperti penggulungan longgar, penyimpangan foil, pantulan material, dan penghitungan putaran yang tidak akurat. Ini adalah peralatan inti yang ideal untuk produksi massal kumparan transformator tegangan rendah dan kumparan listrik daya.

2. Keunggulan Inti & Fitur Utama

  • Kapasitas Penggulungan Sinkron 4 Lapis: Mendukung penggulungan simultan foil tembaga/aluminium 4 lapis dan kertas isolasi 2 lapis, mewujudkan pembentukan kumparan satu langkah, sangat meningkatkan efisiensi produksi dan mengurangi prosedur kerja manual.
  • Kompatibilitas Material Foil Luas: Cocok untuk foil tembaga setebal 0,2-2,0 mm dan foil aluminium setebal 0,3-3,0 mm, dengan lebar foil pemrosesan maksimum 1200 mm, memenuhi permintaan produksi berbagai kumparan tegangan rendah berukuran besar.
  • Sistem Tegangan Konstan Pneumatik: Dikonfigurasi dengan 4 set pelepasan foil tegangan pneumatik dan 2 set pelepasan isolasi rem pneumatik. Ini memberikan tegangan yang stabil dan seragam selama proses penggulungan untuk menghindari kelonggaran foil, kerutan, dan celah lapisan.
  • Koreksi Penyimpangan Otomatis Cerdas: Sensor penyelarasan tepi fotolistrik presisi tinggi bawaan, yang secara otomatis memantau dan memperbaiki penyimpangan foil secara real-time selama operasi, memastikan lapisan penggulungan yang rapi dan konsisten tanpa pergeseran.
  • Desain Pengereman Anti-Mundur & Stabil: Dilengkapi dengan rol penekan profesional. Ini secara efektif mengunci posisi foil saat mesin berhenti, mencegah pantulan material, pergeseran, dan tepi kumparan yang longgar untuk menjamin kerataan kumparan jadi.
  • Konfigurasi Daya Tinggi & Stabilitas Tinggi: Mengadopsi motor penggulungan khusus torsi tinggi 30KW, memberikan output daya yang kuat dan stabil untuk penggulungan kumparan berdiameter besar dan beban berat, cocok untuk operasi industri berkelanjutan jangka panjang.
  • Sistem Pengelasan TIG Presisi: Dipasangkan dengan unit pengelasan TIG profesional untuk menyelesaikan pengelasan terminal kumparan. Sambungan las halus, kuat, dan bebas dari pengelasan palsu, memastikan konduktivitas listrik dan kinerja isolasi kumparan jadi yang sangat baik.
  • Operasi Mudah yang Humanis: Mengadopsi sistem kontrol digital penuh PLC dan layar sentuh intuitif 10 inci untuk pengaturan parameter dan pemantauan real-time. Dilengkapi dengan sakelar pedal kaki untuk mengontrol arah rotasi kumparan secara bebas, sederhana dan fleksibel untuk digunakan operator.

3. Komponen Utama Mesin Lengkap

Mesin penggulung foil tembaga tegangan rendah BRJ1200-4 mengadopsi desain struktural industri terintegrasi, dengan konfigurasi lengkap dan modular untuk memastikan operasi yang stabil dan perawatan yang nyaman. Komponen mesin lengkap meliputi:
  • Rangka Utama Mesin Tugas Berat
  • Unit Utama Penggulungan Presisi
  • 4 Set Pelepasan Foil Tegangan Pneumatik
  • 2 Set Pelepasan Isolasi Rem Pneumatik
  • 8 Buah Perangkat Pemberi Strip Pengisi Ujung
  • Sistem Pembersihan Permukaan Profesional
  • Sistem Pemotongan Geser Gulir Elektrik
  • Sistem Koreksi Penyimpangan Penyelarasan Tepi Fotolistrik
  • Unit Pengelasan TIG Otomatis
  • Sistem Kontrol Elektronik Cerdas PLC

4. Spesifikasi Teknis Lengkap

Berikut adalah parameter teknis standar mesin penggulung foil tembaga BRJ1200-4. Semua spesifikasi dapat disesuaikan sesuai dengan persyaratan produksi aktual pelanggan untuk mencocokkan standar pemrosesan kumparan yang dipersonalisasi.
Item Spesifikasi
Data Teknis
Model Produk
BRJ1200-4
Lebar Foil yang Berlaku
200mm – 1200mm
Diameter Luar Kumparan Jadi Maks
Ø1000mm
Bentuk Kumparan Jadi
Bentuk Bulat, Persegi Panjang, Oval, dan Kustom
Material Foil Konduktor
Foil Tembaga, Foil Aluminium
Rentang Ketebalan Foil Tembaga
0,2mm – 2,0mm
Rentang Ketebalan Foil Aluminium
0,3mm – 3,0mm
Diameter Luar Material (OD)
Ø1000mm
Diameter Dalam Material (ID)
Ø500mm
Rentang Ekspansi Pelepasan Foil
Ø420mm – Ø520mm
Daya Motor Utama
30KW
Mode Pengelasan
Pengelasan TIG Presisi Tinggi
Mode Pemotongan
Geser Gulir Elektrik
Tipe Pelepasan Isolasi
Ekspansi & Buka/Tutup Pneumatik
Jumlah Pemberi Strip Pengisi Ujung
8 Buah
Sistem Koreksi Penyimpangan
Perbaikan Otomatis Sensor Fotolistrik
Antarmuka Operasi
Layar Sentuh Industri 10 inci
Rentang Hitungan Putaran
0 – 9999,9 Putaran
Lapisan Penggulungan yang Didukung
Maks 4 lapis Foil + 2 lapis Kertas Isolasi

5. Skenario Aplikasi

Mesin penggulung foil efisiensi tinggi BRJ1200-4 ini dirancang khusus untuk produksi industri kelistrikan tegangan rendah. Mesin ini banyak berlaku untuk pemrosesan penggulungan kumparan transformator tegangan rendah dan kumparan induktansi skala besar. Mesin ini melayani pabrik manufaktur listrik profesional, perusahaan produksi peralatan daya, dan industri pendukung energi baru, mendukung produksi batch kecil yang disesuaikan dan produksi massal standar.

6. Deskripsi Meta

Mesin penggulung foil tembaga transformator tegangan rendah BRJ1200-4 efektivitas tinggi, penggulungan foil 4 lapis & isolasi 2 lapis, daya 30KW, pengelasan TIG, koreksi penyimpangan PLC & fotolistrik, peralatan penggulungan foil tembaga/aluminium lebar 200-1200mm.
