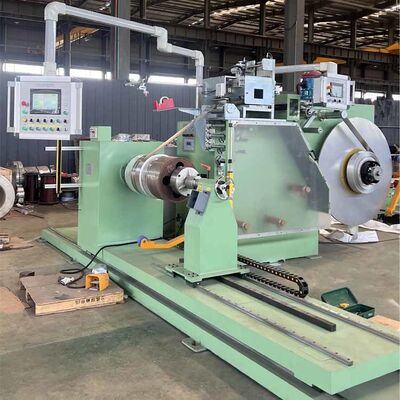

Mesin Penggulung Foil HV Transformer Otomatis.
Ringkasan Produk
PeraturanMesin penggulung foil HV Transformer otomatis GY-BRJadalah solusi industri yang sangat khusus, tugas berat yang dirancang secara eksklusif untuk memutarKoil foil transformer tegangan tinggi (HV). Dirancang untuk presisi dan umur panjang ini winder foil canggih memiliki satu khusus konduktor foil decoiler dan dua lapisan decoilers kertas isolasi,yang memungkinkan lapisan yang mulus dari konduktor tembaga atau aluminium dengan bahan isolasi.Mengintegrasikan sistem PLC cerdas dan antarmuka manusia-mesin (HMI) yang ramah pengguna, mesin penggulung foil GY-BRJ memastikan kontrol tegangan yang tepat, stabilitas operasi yang lancar,dan kualitas kumparan yang sangat baik untuk distribusi listrik dan lini produksi trafo.
Fitur Utama & Keuntungan Manufaktur
-
Optimalisasi High-Voltage Winding:Dirancang khusus untuk menangani toleransi lapisan-ke-lapisan yang ketat yang diperlukan untuk kumparan trafo HV.
-
Decoilers Isolasi Ganda:Meningkatkan kualitas produksi dengan secara bersamaan menjalankan dua lapisan kertas isolasi untuk memastikan isolasi listrik yang sempurna.
-
Integrasi Splicing & Finishing:Datang standar dengan built-inTIG Arc Welderuntuk pemasangan konduktor terus menerus berkualitas tinggi, bersama denganFolium Edge Deburring Unitdan aUnit pembersihuntuk menghilangkan kerutan dan partikel sebelum berliku.
-
Sistem Tekanan dan Kontrol Cerdas:Didorong oleh Variable Frequency Drive (VFD) yang kuat, sistem PLC, dan layar sentuh yang intuitif, memberikan operator kendali mudah atas kecepatan hingga200 putaran per menit.
-
Kapasitas beban tugas berat:Dirancang dengan torsi mandrel besar dari1800 N·m, yang memungkinkan untuk mendukung coil luka selesai dengan berat hingga1500 kg.
Spesifikasi Teknis
| Parameter |
Data Teknis |
| Model |
Seri GY-BRJ |
| Bahan strip konduktor |
Tembaga (Cu) atau Aluminium (Al) berkualitas tinggi |
| Jangkauan Lebar Foil |
20 mm ️ 200 mm |
| Ketebalan foil tembaga (Cu) |
0.15 mm × 2.0 mm. |
| Ketebalan foil aluminium (Al) |
0.2 mm 3.0 mm |
| Berat Koil Selesai |
1,500 kg |
| Max. Diameter luar kumparan selesai (OD) |
1100 mm |
| Diameter dalaman gulungan (ID) |
300 mm |
| Panjang penggulung maksimum (dengan batang timah) |
1600 mm (Hingga 2050 mm disesuaikan) |
| Jangkauan Kecepatan Penggulung |
0 200 rpm |
| Daya mesin utama |
18.5 kW |
| Torsi Mandrel |
1,800 N·m |
| Jangkauan tegangan konduktor |
50 N ∼ 3000 N |
| Konfigurasi Decoiler Foil / ID / OD |
1 Set / ID kumparan pasokan: 500 mm / Max OD: 1000 mm |
| Isolasi Decoilers Konfigurasi / ID / OD |
2 set / Isolasi ID: 76 mm / Max OD:400 mm |
| Kisaran Ketebalan Isolasi |
00,02 mm 0,15 mm |
| Sistem Pengelasan |
Unit pengelasan TIG (Argon Arc) terintegrasi |
| Unit Bantuan |
1x Unit Pengeboran Tepi Foil, 1x Unit Pembersihan Permukaan |
| Komponen Sistem Kontrol |
PLC, HMI layar sentuh, VFD, Sistem Kontrol Pneumatik |
Komponen Konstruksi Premium
Untuk memastikan kinerja industri 24 / 7 terus menerus, mesin penggulung foil GY-BRJ dibangun dengan menggunakan komponen listrik dan mekanik premium:
-
Motor utama berliku berat:Memberikan torsi halus di seluruh spektrum kecepatan.
-
Sistem Rel Panduan Industri:Memastikan pelacakan struktural absolut selama rotasi kecepatan tinggi.
-
Kontrol sistem pneumatik:Memberikan tindakan cepat, pengekangan yang andal dan penyesuaian tegangan.
-
Perangkat keamanan tegangan rendah (LV):Memastikan semua komponen elektronik terintegrasi memenuhi standar keamanan industri internasional.
Butuh konfigurasi yang disesuaikan?
Kami mengerti bahwa spesifikasi kumparan trafo bervariasi tim insinyur kami dapat menyesuaikan panjang gulungan, kapasitas lebar foil, dan otomatisasi add-on untuk menyesuaikan lantai pabrik Anda dengan sempurna.Hubungi kami hari ini untuk konsultasi teknis dan penawaran langsung pabrik!
