| Nama: | mesin penggulung kertas timah | Fungsi: | kumparan foil berliku |
|---|---|---|---|
| Konduktor: | cu / al strip | Decoiler foil: | 2 set |
| Tenaga motor: | 22Kw | Kecepatan Berputar: | 18 rpm |
| Warna: | seperti yang diminta | Jaminan: | 12 bulan |
| Menyoroti: | Foil Winder 18rpm,Foil Winder TIG Welding,Mesin Winding Foil 18rpm |
||
Tembaga dan Aluminium Foil Winder Mesin Winding Tembaga Foil TIG Welding
Deskripsi mesin penggulung foil tembaga BRJ1400-2
Cast resin transformer copper foil winding machine BRJ1400-2 adalah salah satu penggulung film konduktor.Jenis mesin penggulung foil ini dapat digunakan untuk melilitkan gulungan foil.Kumparan foil adalah untuk membuat transformator resin cor dan produk serupa lainnya.Dengan dua decoler foil dan dua decoiler isolasi, jenis mesin penggulung foil tembaga dapat menangani satu atau dua lapis film tembaga atau aluminium foil dan satu atau dua lapis kertas isolasi.Satu unit las TIG adalah untuk mengelas foil konduktor dengan batang bus secara bersamaan.Selain itu, mesin penggulung foil tembaga dapat disesuaikan sesuai permintaan, seperti jangkauan perluasan decoiler foil.Biasanya, rentang perluasan decoiler foil adalah dari 420mm hingga 520mm, yang cocok untuk foil konduktor dengan diameter dalam 500mm.Sistem kontrolnya berbasis PLC.
Komponen utamadari mesin penggulung foil tembaga BRJ1400-2
1. Rangka utama, rangka besi yang dilas sangat kuat dan stabil
2. Unit berliku, dengan motor 22kw, memberikan torsi tinggi
3. Foil decoiler, dua foil decoiler cocok untuk foil konduktor dengan diameter dalam 500mm
4. Insulation decoiler, dua decoiler isolasi untuk menempatkan paer isolasi dengan ID 76mm OD 400mm
5. Pengumpan strip pengisian akhir, delapan dudukan untuk pengisi insulasi ujung
6. Sistem pembersihan, dua set
7. Sistem pemotongan, satu set
8. Sistem deburring foil, dua set.
Parameter teknikdari mesin penggulung foil tembaga BRJ1400-2
Spesifikasi standar tipikal mesin penggulung foil tembaga BRJ1400-2 ditunjukkan di bawah ini, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.
| Maks.Lebar Foil: | 1.400 mm |
| Maks.Selesai Coil OD.: | 1.000mm |
| Bentuk Kumparan Selesai: | oval, bulat dan persegi panjang, dll. |
| Bahan Konduktor Foil: | Tembaga atau Aluminium |
| Bahan Konduktor OD.: | Ø1.000mm |
| ID Bahan Konduktor.: | Ø500mm |
| Nomor Decoiler Foil: | 2 buah |
| Diameter Foil Decoiler: | rentang yang dapat disesuaikan Ø400 ~ 520mm |
| Maks.Berat koil: | 2.000KG |
| Modus pengelasan: | CEKCOK |
| Modus Pemotongan: | Geser bergulir |
| Nomor decoiler isolasi: | 2 buah |
| Pengumpan Strip Pengisian Akhir: | 8 buah |
| Sistem Penyelarasan Tepi: | Penginderaan fotolistrik |
| Presisi Perbaikan: | ±0,5mm |
| Sistem Kontrol Elektronik: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm). |
| Menghitung Kisaran Putaran: | 0 ~ 9999.9 |
| Berat keseluruhan: | 8000Kg |
| Dimensi (L x W x H): | 5800x2850x2500mm |

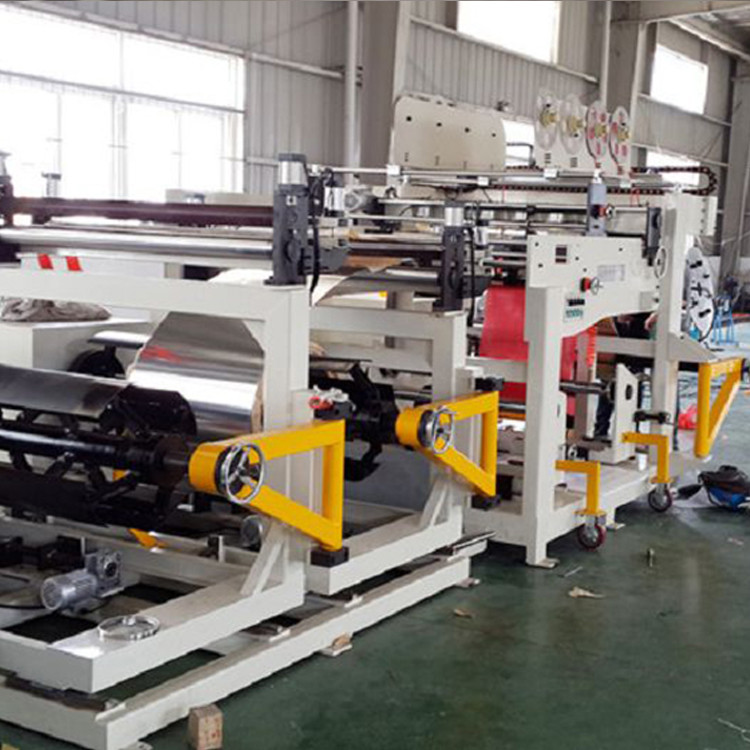

Gambar 1: Tampak depan mesin penggulung foil tembaga BRJ1600-2
Gambar 2: Decoiler insulasi mesin penggulung foil tembaga BRJ1600-2
