Deskripsi mesin penggulung foil tembaga BRJ1400-2

Mesin penggulung foil tembaga jenis kering BRJ1400-2 adalah salah satu peralatan profesional untuk gulungan gulungan untuk transformator resin cor dan produk sejenis lainnya.Jenis mesin penggulung foil tembaga, yaitu Máquina de bobinado de láminas de aluminio, dapat menangani satu atau dua lapisan film tembaga atau aluminium foil dengan lebar dari 300mm hingga 1400mm.Mesin penggulung foil tembaga juga dapat melilitkan satu atau dua lapis kertas insulasi lapisan bersama dengan foil.Dengan unit las TIG otomatis, mesin penggulung foil dapat mengelas foil konduktor dengan batang bus bersama-sama.Selain itu, mesin penggulung foil tembaga dapat disesuaikan sesuai permintaan, seperti rentang perluasan decoiler foil.Biasanya, rentang perluasan decoiler foil adalah dari 420 hingga 520mm, yang cocok untuk foil konduktor dengan diameter dalam 500mm.Sistem kontrol didasarkan pada PLC.

Komponen utamadari mesin penggulung foil tembaga BRJ1400-2

1. Rangka utama, rangka besi yang dilas sangat kuat dan stabil

2. Unit berliku, dengan motor 22kw, memberikan torsi tinggi

3. Foil decoiler, dua foil decoiler yang cocok untuk foil konduktor dengan diameter dalam 500mm

4. Decoiler insulasi, dua dekoiler insulasi untuk menempatkan paer insulasi dengan ID 76mm OD 400mm

5. Pengumpan strip pengisian akhir, delapan dudukan untuk pengisi insulasi ujung

6. Sistem pembersihan, dua set

7. Sistem pemotongan, satu set

8. Sistem deburring foil, dua set.

Parameter teknikdari mesin penggulung foil tembaga BRJ1400-2

Spesifikasi standar khas mesin penggulung foil tembaga BRJ1400-2 ditampilkandi bawah, bagaimanapun,mesin penggulung foil tembaga juga dapat diproduksi sesuai permintaan.

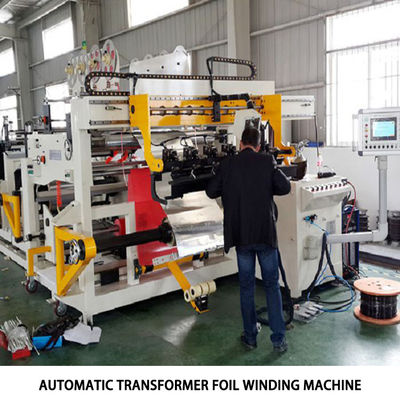

Gambar 1: Mesin berliku tembaga foil tampak depan BRJ1600-2

Gambar 2: Mesin penggulung foil tembaga BRJ1600-2's isolasi decoiler
