Kontrol PLC Tembaga Typoe Foil Winding Machine Servo Motor Driven Iron Core Reactor

Kontrol PLCPenggerak Motor Servoid BesiMesin Berliku Inti Reaktor Tembaga Foil

Keterangandari mesin penggulung foil tembaga BRJ800-2-2

Mesin penggulung foil tembaga BRJ800-2-2 adalah salah satu model mesin penggulung foil inti penjepit, artinya tembaga atau aluminium foil dapat dililitkan pada inti yang dijepit secara langsung.Kumparan foil semacam ini dapat digunakan dalam reaktor atau produk sejenis lainnya.Dua motor servo digunakan dalam mesin untuk menggerakkan inti besi, yang dapat menjamin torsi yang sama pada kedua ujungnya.Mesin penggulung foil tembaga, Máquina de bobinado de láminas de aluminio, dapat digunakan untuk menggulung satu atau dua lapis foil dan satu atau dua lapis kertas insulasi.Dengan layar sentuh, sangat mudah untuk mengoperasikan mesin penggulung foil tembaga.

Utamackomponendari mesin penggulung foil tembaga BRJ800-2-2

• Bingkai utama: Bingkai dilas dengan baja, yang sangat kuat;
• Dereeler foil: Dua dereeler foil digunakan untuk menempatkan bahan foil;
• Rol pengepres: Rol pengepres adalah untuk pengepresan;
• Unit berliku: Dua motor servo 5.5kw digunakan untuk menggerakkan inti yang dijepit untuk melilitkan foil;
• Dereeler insulasi: Dereeler insulasi derek digunakan untuk menempatkan kertas insulasi;
• Sistem penjajaran tepi: Sensor fotolistrik digunakan untuk membuat penjajaran tepi;
• Unit pengelasan otomatis: Proses pengelasan TIG digunakan untuk mengelas foil dan bus bar bersama-sama, dan;
• Sistem Kontrol Listrik: Sistem kontrol didasarkan pada PLC.

Teknispparameterdari mesin penggulung foil tembaga BRJ800-2-2

Spesifikasi standar tipikal mesin penggulung foil tembaga BRJ800-2-2 ditunjukkan di bawah ini, namun ini dapat dimodifikasi sesuai permintaan.

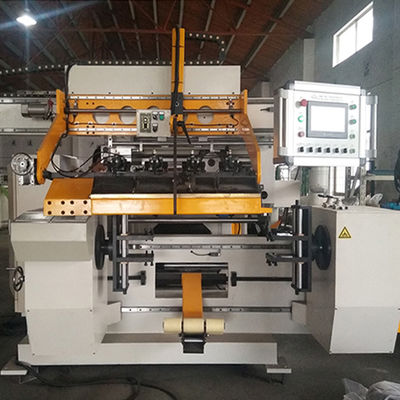

Gambar 1: Tampilan depan mesin penggulung foil tembaga BRJ800-2-2

Gambar 2: Mesin penggulung foil tembaga BRJ800-2-2 tampak belakang
