Otomatis TIG Welding Copper Foil Winding Machine Cast Resin Transformer Winder

1 set
MOQ
Dapat dinegosiasikan
harga
Otomatis TIG Welding Copper Foil Winding Machine Cast Resin Transformer Winder
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama: mesin penggulung foil tembaga
Penggunaan: kumparan berliku
Konduktor: cu / al strip
Dekoiler foil: 2 SET
Tenaga motor: 22kW
Kecepatan putar: 18 rpm
Warna: seperti yang diminta
Jaminan: Satu tahun
Menyoroti:

Mesin Berliku Tembaga Foil CE

,

mesin berliku transformator otomatis 18 rpm

,

Mesin Berliku Foil Tembaga 18 rpm

Informasi dasar
Tempat asal: Cina
Nama merek: STT
Sertifikasi: CE, etc
Nomor model: BRJ1400-2
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: kemasan layak laut
Waktu pengiriman: 45 hari
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 100 set per tahun
Deskripsi Produk

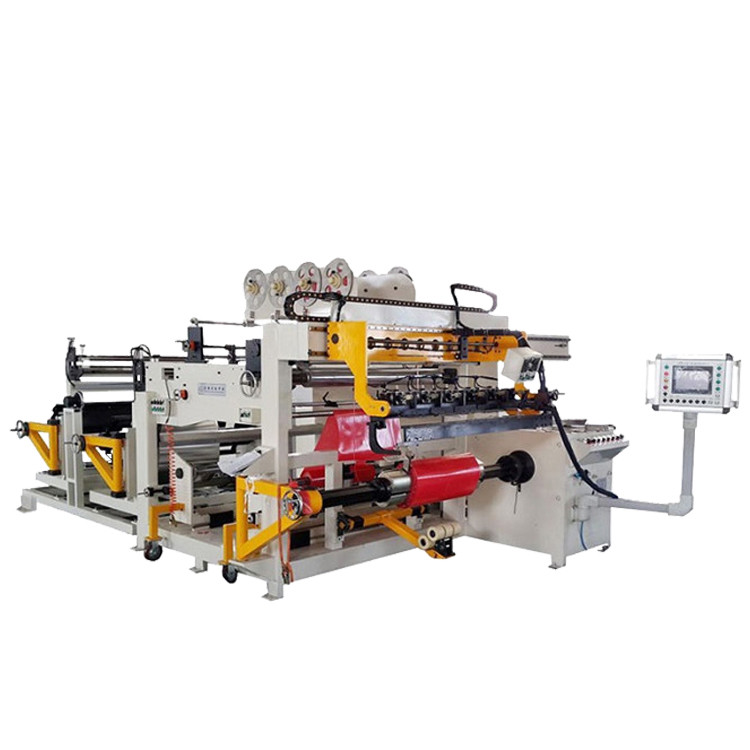

Otomatis TIG Welding Copper Foil Winding Machine Cast Resin Transformer Winder





Deskripsi mesin penggulung foil tembaga BRJ1400-2



Cast resin transformer copper foil winding machine BRJ1400-2 adalah salah satu peralatan profesional untuk gulungan gulungan untuk transformator resin cor dan produk sejenis lainnya.Mesin penggulung foil tembaga jenis ini dapat menangani satu atau dua lapisan strip tembaga atau aluminium dengan lebar 300mm hingga 1400mm.Mesin penggulung foil tembaga juga dapat menangani satu atau dua lapis kertas insulasi lapisan.Unit las TIG otomatis digunakan untuk mengelas foil konduktor dengan bus bar bersama-sama.Selain itu, mesin penggulung foil tembaga dapat disesuaikan, seperti rentang perluasan decoiler foil.Biasanya, rentang perluasan decoiler foil adalah dari 420 hingga 520mm, yang cocok untuk foil konduktor dengan diameter dalam 500mm.Decoiler dapat diproduksi sesuai dengan kebutuhan Anda.





Komponen utama dari mesin penggulung foil tembaga



1. Rangka utama, rangka besi yang dilas sangat kuat dan stabil

2. Unit berliku, dengan motor 22kw, memberikan torsi tinggi

3. Foil decoiler, dua foil decoiler yang cocok untuk foil konduktor dengan diameter dalam 500mm

4. Decoiler insulasi, dua dekoiler insulasi untuk menempatkan paer insulasi dengan ID 76mm OD 400mm

5. Pengumpan strip pengisian akhir, delapan dudukan untuk pengisi insulasi ujung

6. Sistem pembersihan, dua set

7. Sistem pemotongan, satu set

8. Sistem deburring foil, dua set.





Parameter teknik dari mesin penggulung foil tembaga



Spesifikasi standar tipikal dari mesin penggulung foil tembaga BRJ1400-2 ditunjukkan di bawah, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.



Maks.Lebar kertas: 1.400mm
Maks.Selesai Coil OD.: 1.000 mm
Bentuk Kumparan Selesai: oval, bulat dan persegi panjang, dll.
Bahan Foil Konduktor: Tembaga atau Aluminium
Bahan Konduktor OD.: 1.000 mm
ID Bahan Konduktor.: 500mm
Nomor Foil Decoiler: 2 buah
Diameter Foil Decoiler: rentang yang dapat disesuaikan 400-520mm
Maks.Berat kumparan: 2.500 KG
Mode pengelasan: CEKCOK
Mode Pemotongan: Geser cakram listrik
Nomor Decoiler Isolasi: 2 buah
Pengumpan Strip Pengisian Akhir: 8 buah
Sistem Penjajaran Tepi: Penginderaan fotolistrik
Presisi Perbaikan: ± 0,5mm
Sistem Kontrol Elektronik: PLC
Antarmuka pengguna: Layar sentuh 10 inci (254mm)
Menghitung Ternyata Rentang: 0 - 9999.9
Berat keseluruhan: 8000Kg
Dimensi (L * W * H) 5800*2850*2500mm
