Mesin Penggulung Strip Konduktor Transformer Kering Lapisan Tunggal Foil Winding

Dry Transformer Conductor Strip Winder Single Layer Copper Foil Winding Machine

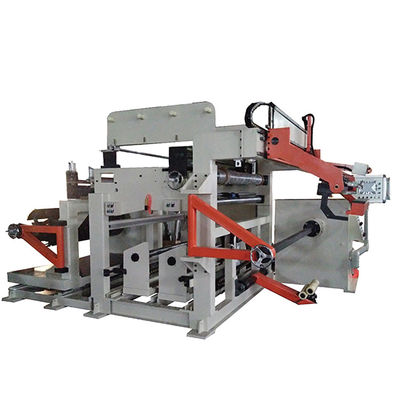

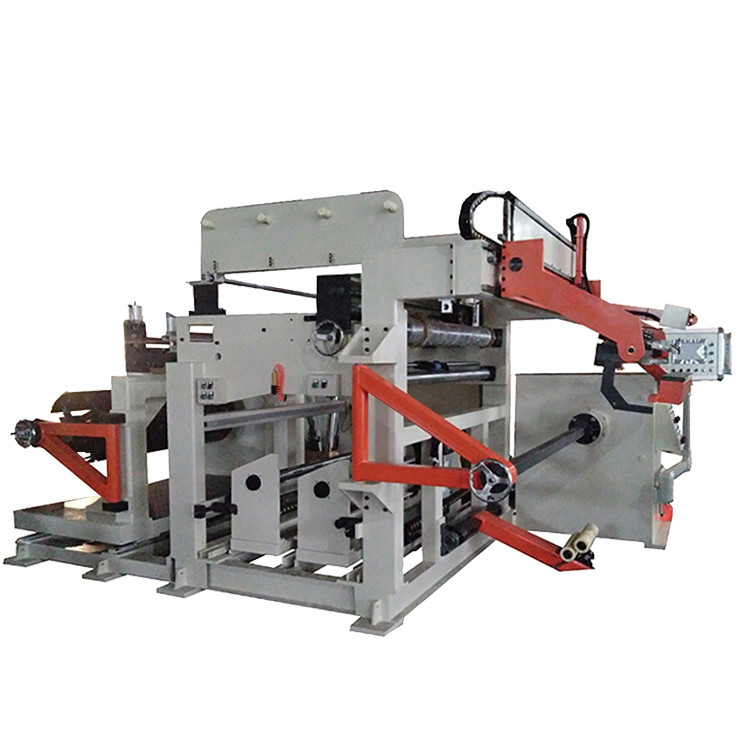

Keterangan dari mesin penggulung foil tembaga BRJ1400

LV transformator tembaga foil mesin berliku BRJ1400 terutama digunakan untuk melilitkan kumparan foil transformator tipe kering.Mesin penggulung foil tembaga jenis ini dapat menangani satu lapisan tembaga atau aluminium foil dan satu atau dua lapisan bahan insulasi, seperti kertas insulasi.Lebar maksimum foil konduktor adalah 1400mm.Mesin penggulung foil tembaga dilengkapi dengan mesin las TIG dan pendingin untuk mengelas foil dengan bus bar bersama-sama.Satu disc cutter digunakan untuk memotong foil.Selain itu, mesin penggulung foil tembaga dapat disesuaikan.Misalnya, decoiler foil adalah untuk foil konduktor dengan diameter dalam 500mm, jika foil konduktor dengan diameter dalam yang berbeda digunakan, rentang perluasan decoiler foil dapat diperbaiki sesuai dengan diameter dalam foil konduktor.Jika ketebalan foil terlalu besar, seperti 4.0mm, yang perlu menggunakan motor yang lebih besar untuk dikendarai.

Detail cepat dari mesin penggulung foil tembaga

• Awal yang lambat
• Berjalan mulus
• Berliku kencang
• Tepi koil foil rapi
• Kekuatan berputar yang kuat
• Otomatisasi tinggi

Komponen utama dari mesin penggulung foil tembaga

• Unit berliku, motor 15kw untuk memberikan torsi yang cukup untuk memutar foil
• Decoiler foil, satu decoiler foil dengan lebar 1450mm
• Decoiler isolasi, untuk menempatkan kertas isolasi
• Pengumpan strip pengisian akhir
• Sistem pembersihan
• Sistem pemotongan
• Sistem penghilang duri
• Sistem perataan tepi
• Unit pengelasan otomatis
• Sistem kontrol elektronik

Parameter utama dari mesin penggulung foil tembaga

Spesifikasi standar tipikal dari mesin penggulung foil tembaga BRJ1400 ditunjukkan di bawah, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.
