Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | mesin penggulung foil tembaga | Penggunaan: | kumparan transformator berliku |
|---|---|---|---|
| Ketebalan foil cu: | 0.2 - 2.0mm | Ketebalan aluminium foil: | 0,3 - 3,0mm |
| Pengelasan: | CEKCOK | Kecepatan pengelasan: | 0,8 m / mnt |
| deburring: | pneumatik | Pembersihan: | pneumatik |
| Menyoroti: | Mesin berliku transformator yang dapat diprogram,mesin penggulung transformator 2.0mm,mesin penggulung yang dapat diprogram Foil Tembaga |
||

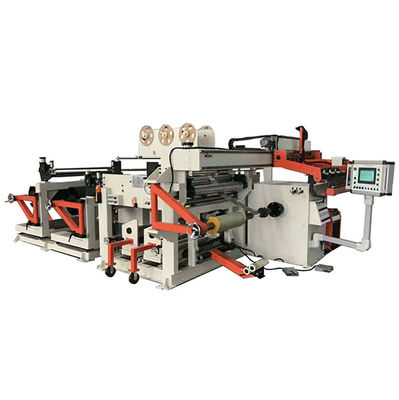

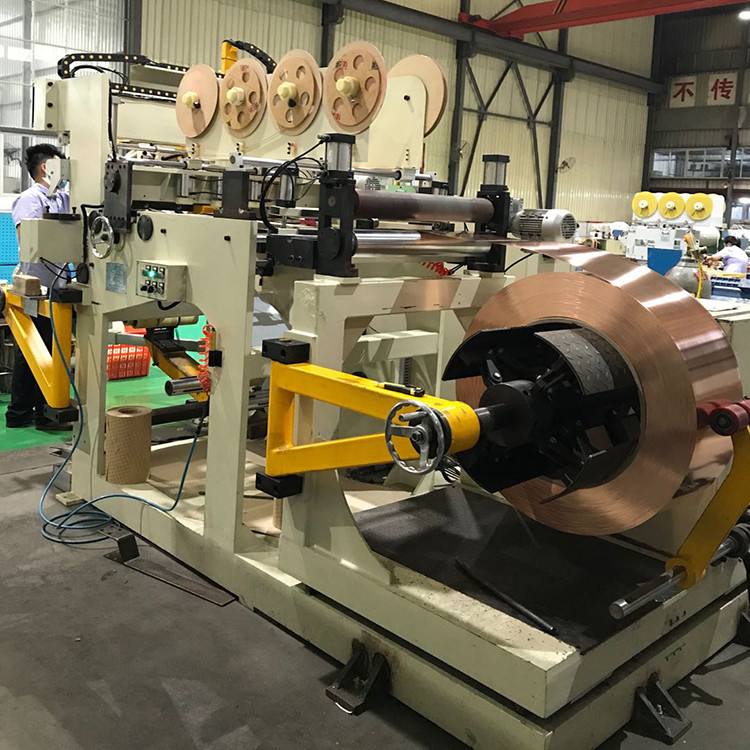

Mesin Berliku Tembaga Foil Lapisan Ganda yang Dapat Diprogram
Pengenalan Mesin Berliku Tembaga Foil
Transformator kering yang dapat diprogram, mesin penggulung foil tembaga lapisan ganda BRJ800-2 adalah peralatan khusus untuk gulungan foil angin untuk transformator tipe kering dan produk sejenis lainnya.Mesin penggulung foil tembaga dapat menangani satu atau dua lapis strip tembaga atau aluminium foil dan satu atau dua lapis kertas insulasi.Foil dan bus bar dilas dengan proses TIG.Deburring didorong oleh pneumatik.Sistem pembersihan juga digerakkan oleh pneumatik.Poros dapat diperluas dan diekstraksi untuk menempatkan bahan foil tembaga.Ada rol penekan untuk menekan foil agar tidak mundur.
Detail Cepat dari mesin penggulung foil tembaga
Komponen utama dari mesin penggulung foil tembaga
1) rangka besi utama
2) Unit berliku otomatis
3) Dekoiler konduktor foil
4) Decoiler kertas isolasi
5) Pemegang strip pengisian akhir
6) Membersihkan perangkat
7) Unit pemotong
8) Sistem deburring foil
9) Sistem perataan tepi
10) Unit pengelasan otomatis
11) Sistem kontrol elektronik
12) Sistem pneumatik
Parameter teknik dari Mesin Berliku Foil
Spesifikasi standar tipikal dari mesin penggulung foil tembaga BRJ800-2 ditunjukkan di bawah, namun ini dapat dengan mudah dimodifikasi sesuai permintaan.
| Selesai Coil OD Max. | 1.000 mm |
| Bentuk Kumparan Selesai: | oval, lingkaran dan persegi panjang, dll. |
| Bahan Foil Konduktor OD.: | 1.000 mm |
| ID Bahan Foil Konduktor.: | 500mm |
| Nomor Foil Decoiler: | 2 buah |
| Panjang Foil Decoiler: | 850mm |
| Rentang Memperluas Foil Decoiler: | 420-520mm |
| Ukuran Mandrel Berliku: | 80×80×1150 mm |
| Tukang las: | CEKCOK |
| Kecepatan pengelasan: | 0,8 m/mnt |
| Nomor Decoiler Isolasi: | 2 buah |
| Bahan Isolasi OD.Maks: | 400mm |
| ID Bahan Isolasi.: | 76mm |
| Maks.Lebar Bahan Isolasi: | 850mm |
| Poros Decoiler Isolasi: | Dapat diperluas |
| Pengumpan Strip Isi Akhir: | 6 buah |
| Sistem Penjajaran Tepi: | Penginderaan fotolistrik |
| Sistem Kontrol Elektronik: | PLC |
| Antarmuka pengguna: | Layar sentuh 10 inci (254mm) |
