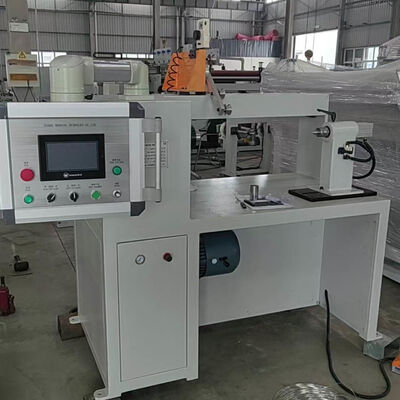

Mesin Penggulung Kumparan Trafo Otomatis ZPX400 | Penggulung Kawat Tembaga Aluminium dengan Pemandu Kawat Servo
Deskripsi Meta
Mesin penggulung kumparan trafo otomatis ZPX400 dilengkapi pemandu kawat servo 750W, kecepatan tinggi 200rpm, kontrol PLC & HMI. Cocok untuk penggulungan kawat tembaga/aluminium datar & bulat untuk manufaktur trafo.
Gambaran Umum
Mesin penggulung kumparan trafo otomatis ZPX400 adalah peralatan penggulungan kawat kelas industri presisi tinggi yang dirancang untuk manufaktur trafo profesional. Dibangun untuk keserbagunaan dan konsistensi, penggulung kawat tembaga otomatis ini mendukung penggulungan kawat tembaga dan aluminium bulat dan datar, mencakup berbagai persyaratan produksi kumparan trafo untuk trafo daya, distribusi, dan elektronik.Dilengkapi dengan presisisistem pemandu kawat bertenaga servo 750W, mesin penggulung kumparan memberikan penataan kawat yang akurat dan stabil selama operasi berkecepatan tinggi, secara efektif menghindari tumpang tindih kawat dan penggulungan yang tidak teratur. Dengan panjang langkah melintang maksimum 400mm, mesin penggulung kumparan mengakomodasi kumparan dengan tinggi penggulungan maksimum 400mm. Mengadopsi kontrol PLC canggih dan operasi layar sentuh HMI yang intuitif, peralatan mewujudkan regulasi kecepatan tanpa langkah, penghitungan putaran yang presisi, dan pengaturan parameter satu klik, sangat menurunkan kesulitan operasi dan meningkatkan konsistensi produksi. Didukung oleh sistem pneumatik yang cocok dan kontrol pedal kaki, ini memastikan operasi industri jangka panjang yang fleksibel, hemat tenaga kerja, dan aman.
Fitur Utama & Keunggulan Teknis
-
Kompatibilitas Kawat Ganda: Sepenuhnya berlaku untuk penggulungan kawat datar dan kawat bulat, mendukung bahan tembaga dan aluminium untuk memenuhi kebutuhan produksi trafo yang beragam.
-
Pemandu Kawat Presisi Servo: Motor servo 750W menggerakkan pemandu kawat untuk gerakan melintang yang stabil; jarak penyebaran minimum mencapai 0,01mm, memastikan penataan kumparan yang rapi dan seragam tanpa penyimpangan kawat.
-
Operasi Kecepatan Tinggi & Stabil: Motor penggulung utama 2,2KW mendukung kecepatan yang dapat disesuaikan hingga 200rpm. Regulasi kecepatan tanpa langkah memungkinkan pencocokan kecepatan yang fleksibel untuk spesifikasi kawat yang berbeda.
-
Kontrol Cerdas PLC + HMI: Sistem kontrol digital dengan fungsi penghitungan presisi 5 digit memastikan jumlah putaran penggulungan yang akurat dan hasil produk yang stabil; panel layar sentuh memungkinkan penyesuaian parameter yang sederhana dan efisien.
-
Desain Humanis & Aman: Dilengkapi dengan sistem bantu pneumatik dan sakelar pedal kaki untuk operasi bebas genggam, meningkatkan efisiensi kerja dan keselamatan operasional dalam produksi massal.
-
Struktur Tahan Lama Industri: Dukungan tailstock segitiga meningkatkan stabilitas keseluruhan; desain ketinggian tengah yang masuk akal beradaptasi dengan berbagai perlengkapan kumparan dan lingkungan produksi.
Detail Produk Cepat
-
Daya Motor Utama: 2.2kw untuk penggulungan torsi tinggi yang stabil
-
Kecepatan Kerja Maks: 200rpm penggulungan efisiensi tinggi
-
Sistem Kontrol Inti: Kontrol cerdas PLC + layar sentuh HMI
-
Objek Pemrosesan: Kawat datar & kawat bulat (tembaga / aluminium)
-
Sistem Bantu: Sistem bantu pneumatik + kontrol pedal kaki
-
Fungsi Presisi: Penghitungan putaran presisi 5 digit yang akurat
Parameter Teknis Lengkap
Berikut adalah spesifikasi standar mesin penggulung kumparan trafo otomatis ZPX400. Semua parameter teknis dapat disesuaikan sesuai dengan persyaratan produksi aktual dan pemrosesan kumparan pelanggan.
|
Item Spesifikasi
|
Data Teknis
|
|
Tinggi Tengah Mesin
|
900mm
|
|
Struktur Tailstock
|
Pendukung Segitiga (penahan beban stabil)
|
|
Daya Motor Penggulung
|
2.2kw
|
|
Rentang Kecepatan Kerja
|
0 ~ 200 rpm
|
|
Mode Regulasi Kecepatan
|
Regulasi Kecepatan Tanpa Langkah
|
|
Sistem Kontrol
|
Layar Sentuh PLC + HMI
|
|
Spesifikasi Kawat Datar Maks
|
2.0mm × 8.0mm
|
|
Rentang Diameter Kawat Bulat
|
Φ0.3mm ~ Φ4.0mm
|
|
Tinggi Penggulungan Maksimum
|
400mm
|
|
Diameter Rotasi Maksimum
|
500mm
|
|
Jarak Penyebaran Minimum
|
0.01mm (penataan kawat presisi tinggi)
|
|
Fungsi Penghitungan
|
penghitungan presisi 5 digit
|
|
Rentang Putaran Penghitungan
|
0 ~ 9999,9 Putaran
|
|
Daya Motor Pemandu Kawat
|
Motor Servo 750W
|
|
Panjang Melintang Pemandu Kawat
|
400mm
|
Rentang Aplikasi
Mesin penggulung kumparan otomatis ZPX400 banyak digunakan untuk menggulung berbagai kumparan trafo, termasuk trafo daya, trafo distribusi, trafo elektronik, dan kumparan induktansi. Ini cocok untuk penggulungan presisi batch kawat tembaga/aluminium datar dan bulat, berfungsi sebagai peralatan pemrosesan inti yang andal untuk perusahaan manufaktur trafo.
FAQ
T: Jenis kawat apa yang dapat diproses oleh mesin penggulung ini? J: Ini mendukung kawat bulat dan datar dari tembaga dan aluminium, mencakup diameter kawat bulat 0,3-4,0mm dan ukuran kawat datar maksimum 2,0×8,0mm.
T: Apakah kecepatan penggulungan dapat disesuaikan? J: Ya, ini mengadopsi regulasi kecepatan tanpa langkah dengan rentang yang dapat disesuaikan 0-200rpm, mencocokkan ketebalan kawat yang berbeda dan persyaratan proses penggulungan.
T: Bisakah mesin memastikan penataan kawat yang rapi? J: Dilengkapi dengan sistem pemandu kawat servo 750W dengan pitch minimum 0,01mm, ini mewujudkan tata letak kawat ultra-presisi dan penggulungan kumparan yang seragam.
