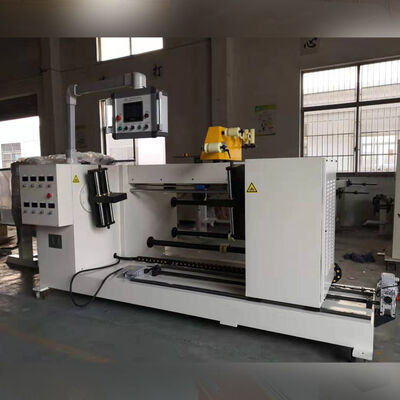

Mesin Penggulung Kumparan Horisontal Otomatis ZPX1000 untuk Pembuatan Kumparan Reaktor

Ikhtisar Produk

ItuMesin Penggulung Kumparan Otomatis ZPX1000adalah mesin penggulung horizontal profesional yang dirancang untuk manufakturkumparan reaktor dan komponen induktif listrik lainnya. Mesin penggulung koil dikembangkan khusus untuk penggulungankawat tembaga dan kawat aluminium, termasuk kawat bulat dan kawat pipih, langsung ke inti besi dengan presisi dan efisiensi tinggi.Dilengkapi dengan sistem kontrol yang sepenuhnya otomatis, struktur penjepit chuck ganda, pemandu kawat yang digerakkan servo, dan sistem operasi PLC, mesin penggulung kumparan reaktor ZPX1000 memastikan kinerja penggulungan yang stabil, pemosisian kawat yang akurat, dan kualitas kumparan yang konsisten.Penggulung koil otomatis ini banyak digunakan oleh produsen reaktor dan peralatan listrik yang memerlukan otomatisasi yang andal, kontrol belitan yang presisi, dan peningkatan efisiensi produksi.

Fitur dan Keunggulan Utama

Sistem Penggulungan Kumparan Reaktor Sepenuhnya Otomatis

Mesin penggulung kumparan otomatis ZPX1000 mengadopsi sistem kontrol PLC canggih dengan antarmuka layar sentuh yang mudah digunakan. Operator dapat dengan mudah mengatur parameter penggulungan, memantau status produksi, dan menyelesaikan proses penggulungan secara efisien.Pengoperasian otomatis mengurangi kesalahan manual dan meningkatkan konsistensi produksi.

Sistem Panduan Kawat Presisi Tinggi

Pemandu kawat digerakkan oleh motor servo khusus, memberikan kontrol gerakan yang presisi selama proses penggulungan. Respons start dan stop yang sangat baik memastikan pengaturan kabel yang akurat dan lapisan koil yang seragam.Spread pitch minimum dapat dicapai0,01mm, membuat mesin ini cocok untuk pembuatan kumparan reaktor presisi tinggi.

Struktur Penggerak Chuck Ganda

Mesin ini dilengkapi dengan dua chuck untuk menjepit inti besi dengan aman. Kedua sistem penggerak dikendalikan oleh satu atau dua motor untuk memastikan keluaran torsi seimbang dan putaran inti stabil.Desain ini meningkatkan akurasi belitan dan mencegah pembentukan kumparan yang tidak merata selama pengoperasian.

Rentang Aplikasi Kawat Lebar

Mesin penggulung kumparan otomatis ZPX1000 cocok untuk penggulungan:

• Kawat tembaga bulat
• Kawat aluminium bulat
• Kawat tembaga datar
• Kawat aluminium datar

Itu dapat memproses diameter kawat bulat dariΦ0,3 mm hingga Φ5,0 mmdan kabel datar hingga5x12mm, memenuhi persyaratan produksi reaktor dan koil transformator yang berbeda.

Efisiensi Tinggi dan Kinerja Stabil

Dengan kecepatan belitan maksimum sebesar160 rpmdan yang kuatMotor berliku 4.4kW, alat berat ini menghasilkan produksi yang efisien dengan tetap menjaga kualitas belitan yang stabil.

Sistem penghitungan otomatis memungkinkan operator untuk mengatur putaran yang diperlukan dan memantau kemajuan belitan secara akurat.

Spesifikasi Teknis

Spesifikasi berikut adalah untuk konfigurasi standarMesin Penggulung Kumparan Reaktor Otomatis ZPX1000. Solusi khusus tersedia sesuai dengan desain koil dan kebutuhan produksi yang berbeda.

Aplikasi

Mesin Winding Coil Otomatis ZPX1000 banyak digunakan untuk pembuatan:

• Kumparan reaktor
• Kumparan reaktor tipe kering
• Komponen belitan listrik
• Komponen peralatan listrik

Ini adalah solusi ideal bagi produsen listrik yang memerlukan produksi gulungan koil otomatis dan presisi tinggi.

Prinsip Kerja

Mesin penggulung kumparan reaktor ZPX1000 bekerja dengan memasang inti besi di antara dua chuck dan memutar inti melalui sistem penggerak. Selama rotasi, pemandu kawat yang dikontrol servo secara tepat memasukkan kawat tembaga atau aluminium ke inti sesuai dengan parameter belitan yang telah ditentukan sebelumnya.Sistem kontrol PLC mengatur kecepatan belitan, pergerakan pemandu kawat, penghitungan putaran, dan proses pengoperasian otomatis. Hal ini memastikan susunan kawat yang seragam, dimensi kumparan yang akurat, dan kinerja kelistrikan yang konsisten.

Mengapa Memilih Mesin Penggulung Kumparan Otomatis ZPX1000?

• Pengoperasian yang dikontrol PLC sepenuhnya otomatis
• Dirancang khusus untuk produksi koil reaktor
• Cocok untuk gulungan kawat tembaga dan aluminium
• Mendukung aplikasi kawat bulat dan kawat datar
• Sistem panduan kawat servo presisi tinggi
• Penggerak chuck ganda memastikan belitan yang stabil
• Kapasitas koil maksimum hingga 1000kg
• Pengoperasian layar sentuh untuk kontrol yang mudah
• Dapat disesuaikan sesuai dengan kebutuhan pelanggan

Pertanyaan Umum

Q1: Produk apa yang dapat diproduksi dengan mesin penggulung koil ZPX1000?

A:Mesin penggulung kumparan ZPX1000 terutama digunakan untuk pembuatan kumparan reaktor dan produk penggulungan listrik serupa lainnya.

Q2: Jenis kawat apa yang dapat diputar oleh mesin ini?

A:Mesin ini dapat memutar kawat tembaga dan kawat aluminium, termasuk kawat bulat dan kawat datar.

Q3: Berapa ukuran kabel maksimum yang didukung oleh mesin ini?

A:Ini dapat memproses kabel bulat dari Φ0.3mm hingga Φ5.0mm dan kabel datar hingga 5×12mm.

Q4: Apakah proses penggulungan sepenuhnya otomatis?

A:Ya. Mesin ini menggunakan kontrol PLC, pengoperasian layar sentuh, penghitungan otomatis, dan pemosisian pemandu kawat yang digerakkan servo.

Q5: Bisakah mesin disesuaikan?

A:Ya. Mesin dapat disesuaikan menurut dimensi koil, spesifikasi kawat, persyaratan produksi, dan standar tegangan.
