Mesin Penggulungan Koil Transformer yang Terendam Minyak HV Dan LV Winder

HV dan LV Winder Oil Dipendam Mesin penggulung kumparan transformator

Deskripsidari mesin penggulung koil transformator ZPX1200

Mesin penggulung koil trafo ZPX1200 adalah profesional tugas berat tembaga atau aluminium kawat penggulung dan terutama digunakan untuk angin minyak terbenam koil trafo dan produk serupa lainnya.Mesin penggulung kumparan trafo adalah dengan lebar penggulung maksimum 1200mm. Mesin penggulung koil trafo dilengkapi dengan panduan kawat untuk meletakkan kawat. Servo motor digunakan untuk menggerakkan panduan kawat, yang menjamin presisi dan keandalan.Dengan HMI dan sistem kontrol PLC, mesin transformator kumparan bisa dioperasikan dengan sangat mudah.

Komponen Utamadari mesin penggulung kumparan trafoZPX1200

1. bingkai utama

2Unit penggulung

3. Unit pemasangan kawat otomatis

4. Decoiler isolasi

5. Sistem kontrol elektronik

6Sistem pneumatik

Parameter teknisdari mesin penggulung kumparan trafoZPX1200

Spesifikasi standar khas mesin penggulung koil transformator ZPX1200 ditunjukkan di bawah ini, namun mesin penggulung koil juga dapat diproduksi sesuai permintaan.

Ketinggian pusat: 900mm

Panjang poros penggulung: 1500mm

Max. Lebar lingkaran: 1200mm

Kekuatan penggulung: 5.5Kw

Kecepatan berliku: 0 ~ 80 rpm

Ukuran kawat datar: 5x12mm

Diameter kawat bulat: Ø0.3 - 5.0mm

Max. OD Koil Selesai: Ø800mm

Kapasitas muat: 700kg

Mode Penghitungan: Penghitungan 5 digit,

Menghitung kisaran belokan: 0 ~ 9999.9

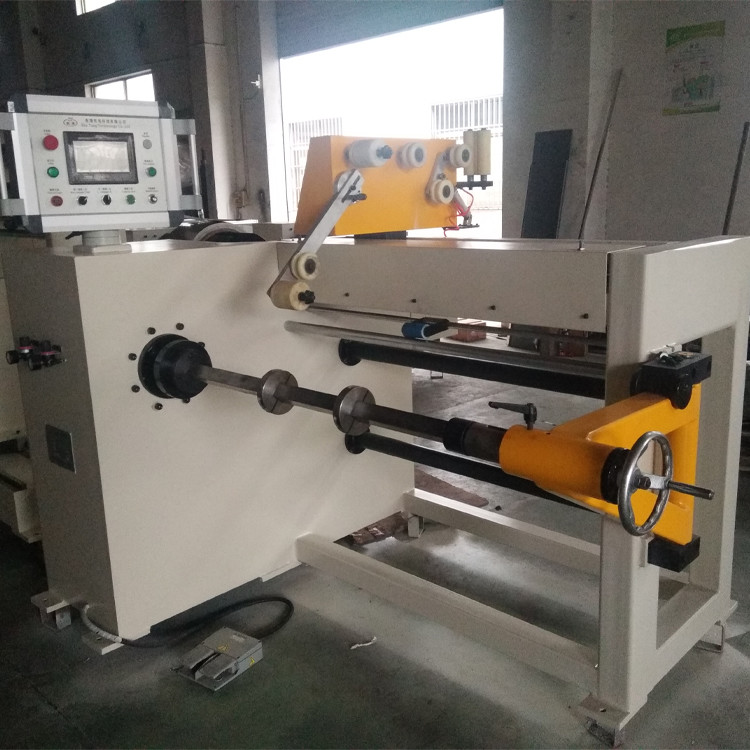

Gambar 1: Tampilan depan mesin penggulungan koil transformator ZPX1000

Gambar 2: Transformer coil mesin penggulungan ZPX1000 kabel panduan
