Minyak Mesin Berliku Trafo HV Dan LV Terendam

Minyak Penggulung Kawat Konduktor Terendam HV Dan LV Transformer Coil Winding Machine

Keterangandari mesin lilitan kumparan transformator ZPX1200

Mesin penggulung kumparan transformator ZPX1200 adalah mesin penggulung kumparan transformator tugas berat, yang dapat digunakan untuk melilitkan kawat bulat dan kawat datar untuk membuat kumparan transformator.Mesin penggulung kumparan transformator dilengkapi dengan pemandu kawat yang digerakkan oleh motor servo untuk meletakkan kawat secara otomatis.Sistem kontrol berbasis PLC digunakan untuk mesin lilitan kumparan, yang membuat mesin lilitan kumparan dapat diprogram.Dengan layar sentuh, sangat mudah untuk mengoperasikan mesin penggulung kumparan.

Utamackomponendari mesin lilitan kumparan transformator ZPX1200

1. Bingkai utama

2. Unit berliku

3. Unit peletakan kawat otomatis

4. Dekoiler isolasi

5. Sistem kontrol elektronik

6. Sistem pneumatik

Teknispparameterdari mesin lilitan kumparan transformator ZPX1200

Spesifikasi standar tipikal mesin penggulung kumparan transformator ZPX1200 ditunjukkan di bawah ini, namun mesin penggulung kumparan juga dapat diproduksi sesuai permintaan.

Tinggi Tengah: 900mm

Panjang poros: 1500mm

Maks.Lebar Berliku: 1200mm

Daya Berliku: 5.5Kw

Kecepatan Berliku: 0 ~ 80 rpm

Pengaturan Kecepatan: tanpa langkah

Maks.Ukuran Kawat Datar: 5X12mm

Diameter Kawat Bulat: 0,3 ~ 5.0mm

Maks.Selesai Coil OD.: 800mm

Maks.Kapasitas Pemuatan: 700kg

Fungsi Pemasangan Kawat Otomatis: Min.menyebar lapangan 0,01mm

Mode Penghitungan: penghitungan 5 digit,

Maks.Jumlah Putaran Preset: 9999.9

Menghitung Rentang Putaran: 0 - 9999.9

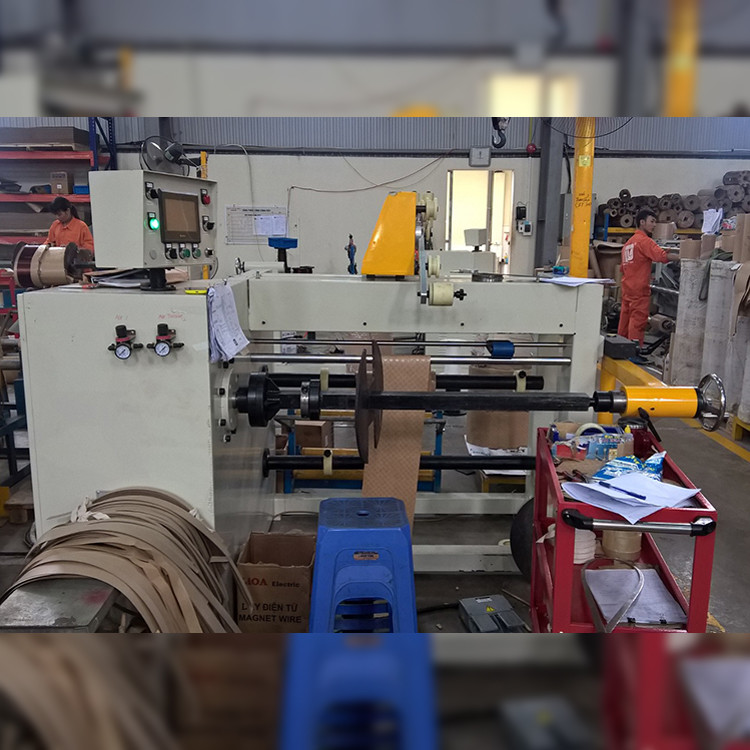

Gambar 1: Mesin penggulung kumparan trafo tampak depan ZPX1000

Gambar 2: Panduan kawat mesin penggulung kumparan transformator ZPX1000
